樓主  發表于: 2017-05-04 15:54
各位大神,小弟學生,剛接觸步進電機。現在手里的電機是東方五相,電機伸出來10根顏色不同的線,驅動器上只有五個端子,請問這十根線怎么接到這個五個端子上?求解
lzmtxp99
級別: 家園常客
精華主題: 0
發帖數量: 493 個
工控威望: 710 點
下載積分: 1873 分
在線時間: 519(小時)
注冊時間: 2010-12-16
最后登錄: 2025-05-08
查看lzmtxp99的 主題 / 回貼
1樓  發表于: 2017-05-04 15:58
可以在網上找說明書啊,說明書里有接線圖。
a1009896137
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 101 點
下載積分: 833 分
在線時間: 2(小時)
注冊時間: 2017-04-27
最后登錄: 2017-05-13
查看a1009896137的 主題 / 回貼
2樓  發表于: 2017-05-04 15:58

a1009896137
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 101 點
下載積分: 833 分
在線時間: 2(小時)
注冊時間: 2017-04-27
最后登錄: 2017-05-13
查看a1009896137的 主題 / 回貼
3樓  發表于: 2017-05-04 16:02

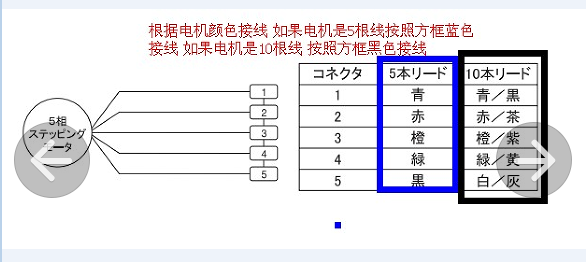

[upload=1] 只有這個,不理解十根線怎么接
a1009896137
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 101 點
下載積分: 833 分
在線時間: 2(小時)
注冊時間: 2017-04-27
最后登錄: 2017-05-13
查看a1009896137的 主題 / 回貼
4樓  發表于: 2017-05-04 16:05

這個不理解,十根線怎么接沒說
a1009896137
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 101 點
下載積分: 833 分
在線時間: 2(小時)
注冊時間: 2017-04-27
最后登錄: 2017-05-13
查看a1009896137的 主題 / 回貼
5樓  發表于: 2017-05-04 16:09
大神路過看看唄,
lzmtxp99
級別: 家園常客
精華主題: 0
發帖數量: 493 個
工控威望: 710 點
下載積分: 1873 分
在線時間: 519(小時)
注冊時間: 2010-12-16
最后登錄: 2025-05-08
查看lzmtxp99的 主題 / 回貼
6樓  發表于: 2017-05-04 16:16
這款步進沒有用過,不過看你給的資料,也就2種接線方式,一種就是只接5根線,一種就是2根一組接5組,按照黑色框里的,我建議你只接5根線試下
cjm1234
級別: 網絡英雄

精華主題: 0
發帖數量: 2277 個
工控威望: 17166 點
下載積分: 7862 分
在線時間: 3537(小時)
注冊時間: 2014-01-09
最后登錄: 2025-05-11
查看cjm1234的 主題 / 回貼
7樓  發表于: 2017-05-04 16:26
你買步進電機和驅動器,索要商家提供安裝圖,誰都不是神仙。
向往自由
級別: 探索解密
精華主題: 0
發帖數量: 76 個
工控威望: 167 點
下載積分: 33899 分
在線時間: 147(小時)
注冊時間: 2016-08-19
最后登錄: 2025-05-09
查看向往自由的 主題 / 回貼
8樓  發表于: 2017-05-04 17:53
圖上的意思應該是按黑色框內將二種顏色的并在一起接到一個端子吧
hmilydyk
自動化設計改造是我的職業也是我的愛好
級別: 家園常客
精華主題: 0
發帖數量: 464 個
工控威望: 597 點
下載積分: 1153 分
在線時間: 167(小時)
注冊時間: 2012-08-21
最后登錄: 2024-06-17
查看hmilydyk的 主題 / 回貼
9樓  發表于: 2017-05-05 08:04
引用
引用第4樓a1009896137于2017-05-04 16:05發表的  :
[attachment=179308] 這個不理解,十根線怎么接沒說


額滴神啊, 說的那么清楚  10根線 按照黑色圖框接線, 你們語文都是體育老師教的
a1009896137
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 101 點
下載積分: 833 分
在線時間: 2(小時)
注冊時間: 2017-04-27
最后登錄: 2017-05-13
查看a1009896137的 主題 / 回貼
10樓  發表于: 2017-05-05 08:11
引用
引用第9樓hmilydyk于2017-05-05 08:04發表的  :


額滴神啊, 說的那么清楚  10根線 按照黑色圖框接線, 你們語文都是體育老師教的

是兩根線并在一起?我接了前面的五根線到端子上,后面的五根線并在一起了,電機動了,可是只朝著一個方向動。
a1009896137
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 101 點
下載積分: 833 分
在線時間: 2(小時)
注冊時間: 2017-04-27
最后登錄: 2017-05-13
查看a1009896137的 主題 / 回貼
11樓  發表于: 2017-05-05 08:18
引用
引用第6樓lzmtxp99于2017-05-04 16:16發表的  :
這款步進沒有用過,不過看你給的資料,也就2種接線方式,一種就是只接5根線,一種就是2根一組接5組,按照黑色框里的,我建議你只接5根線試下

你好,我接了前面的五根線到對應的端子上,可是電機只朝著一個方向轉。我改變了驅動器的脈沖接受方式:脈沖+方向和CW/CCW兩種,這兩種運動方向不一樣,但都只能單方向運動,這個可以解釋嗎?
  • «
