z62678667
級別: 探索解密
精華主題: 0
發帖數量: 39 個
工控威望: 146 點
下載積分: 945 分
在線時間: 80(小時)
注冊時間: 2017-05-18
最后登錄: 2025-05-12
查看z62678667的 主題 / 回貼
樓主  發表于: 2019-08-15 14:48
圖片:

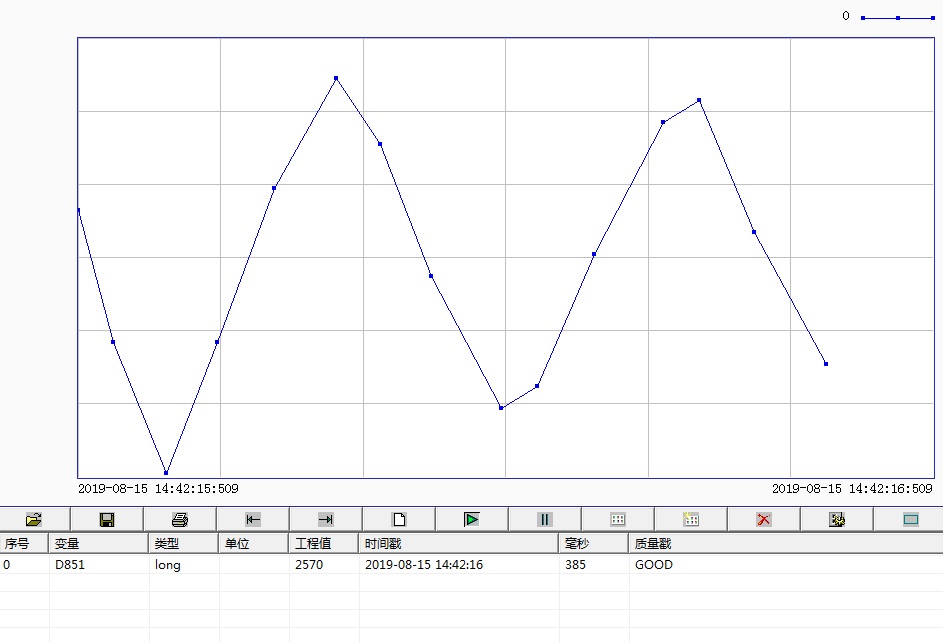

用組態王6.55編了一個程序,得到數據:電壓,電流。現在想要繪制實時曲線,將電流的瞬時波形繪制出來。目前使用的控件是“CkvrealTimeCurves Control”但繪制出來的曲線采集頻率不夠,1秒鐘最多只能繪制16個點。我需要每10ms繪制一個點。請教一下大家繪制類似波形圖采用什么控件?
z62678667
級別: 探索解密
精華主題: 0
發帖數量: 39 個
工控威望: 146 點
下載積分: 945 分
在線時間: 80(小時)
注冊時間: 2017-05-18
最后登錄: 2025-05-12
查看z62678667的 主題 / 回貼
1樓  發表于: 2019-08-15 15:47
有沒有人做過類似的曲線圖,都用了什么辦法
tkggtdkjpl
工欲善其事,必先利其器!
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3457 個
工控威望: 20996 點
下載積分: 33477 分
在線時間: 1801(小時)
注冊時間: 2010-01-03
最后登錄: 2025-05-28
查看tkggtdkjpl的 主題 / 回貼
2樓  發表于: 2019-08-15 19:12
自已開發軟件
自動化單機,生產線,項目編程調試!
huamantang
級別: 家園常客
精華主題: 0
發帖數量: 339 個
工控威望: 545 點
下載積分: 1835 分
在線時間: 281(小時)
注冊時間: 2010-01-08
最后登錄: 2025-05-26
查看huamantang的 主題 / 回貼
3樓  發表于: 2019-08-16 08:22
不知道你是啥配置,工控機+采集卡還是工控機采集PLC里面的數據?
z62678667
級別: 探索解密
精華主題: 0
發帖數量: 39 個
工控威望: 146 點
下載積分: 945 分
在線時間: 80(小時)
注冊時間: 2017-05-18
最后登錄: 2025-05-12
查看z62678667的 主題 / 回貼
4樓  發表于: 2019-08-16 09:06
引用
引用第3樓huamantang于2019-08-16 08:22發表的  :
不知道你是啥配置,工控機+采集卡還是工控機采集PLC里面的數據?

我用的是485通訊的傳感器
huamantang
級別: 家園常客
精華主題: 0
發帖數量: 339 個
工控威望: 545 點
下載積分: 1835 分
在線時間: 281(小時)
注冊時間: 2010-01-08
最后登錄: 2025-05-26
查看huamantang的 主題 / 回貼
5樓  發表于: 2019-08-16 11:02
那我估計來不及的,走通訊的采樣頻率沒有這么高吧?
lizhihua
lizhihua
級別: 略有小成
精華主題: 0
發帖數量: 236 個
工控威望: 409 點
下載積分: 318 分
在線時間: 244(小時)
注冊時間: 2011-05-24
最后登錄: 2025-05-05
查看lizhihua的 主題 / 回貼
6樓  發表于: 2019-08-16 11:57
需要在程序里面做,用10ms計時器來做,每10ms采集一個點,這樣就做出來了
z62678667
級別: 探索解密
精華主題: 0
發帖數量: 39 個
工控威望: 146 點
下載積分: 945 分
在線時間: 80(小時)
注冊時間: 2017-05-18
最后登錄: 2025-05-12
查看z62678667的 主題 / 回貼
7樓  發表于: 2019-08-16 14:30
引用
引用第6樓lizhihua于2019-08-16 11:57發表的  :
需要在程序里面做,用10ms計時器來做,每10ms采集一個點,這樣就做出來了

數據已經采集到了,但是怎么在組態王里把曲線繪制出來,使用哪個控件
lcl0904
不清楚
級別: 略有小成
精華主題: 0
發帖數量: 119 個
工控威望: 407 點
下載積分: 817 分
在線時間: 72(小時)
注冊時間: 2009-09-17
最后登錄: 2023-02-17
查看lcl0904的 主題 / 回貼
8樓  發表于: 2019-08-16 17:08
可以把采集的數據先緩存起來,最后再一次性顯示出來。
電控工
級別: 探索解密
精華主題: 0
發帖數量: 10 個
工控威望: 101 點
下載積分: 1023 分
在線時間: 53(小時)
注冊時間: 2016-05-30
最后登錄: 2025-05-27
查看電控工的 主題 / 回貼
9樓  發表于: 2019-08-16 17:30
組態王和力控這些曲線達不到這樣的精度,LabVIEW好像可以,還有一種就是自己用VS整個控件 !
shixinhua
我可以不贏,但我不可以再輸
級別: 工控俠客
精華主題: 0
發帖數量: 321 個
工控威望: 3068 點
下載積分: 854 分
在線時間: 486(小時)
注冊時間: 2017-03-24
最后登錄: 2025-03-10
查看shixinhua的 主題 / 回貼
10樓  發表于: 2019-08-16 17:57
試試XY超級曲線,刷新頻率改成100ms。
z62678667
級別: 探索解密
精華主題: 0
發帖數量: 39 個
工控威望: 146 點
下載積分: 945 分
在線時間: 80(小時)
注冊時間: 2017-05-18
最后登錄: 2025-05-12
查看z62678667的 主題 / 回貼
11樓  發表于: 2019-08-17 08:08
引用
引用第10樓shixinhua于2019-08-16 17:57發表的  :
試試XY超級曲線,刷新頻率改成100ms。

100ms還是慢了點,我現在這個刷新頻率大概在60ms,我希望達到10ms
  • «
