樓主  發表于: 2008-11-14 19:30
我剛學plc,看了個題目,自己做出來的答案和資料給的答案不同,請大家?guī)臀曳治鲆幌拢x
題目:汽車轉向燈開關有三個檔位,裝有一個單刀三擲開關,開關扳向左邊時左燈閃亮,扳向右邊時右燈閃亮,經過中間位置時關燈。現要求開關撥向左側時,左燈開始閃亮,亮滅閃爍間隔0.2秒;開關撥向右側時,右燈開始閃亮,亮滅閃爍間隔0.2秒;若司機忘記關燈(即扳回中間位置),則20秒后應自動關燈。
(1)左、中、右開關分別從X0、X1、X2輸入,畫出電路接線圖。
(2)用Y0、Y2控制左右燈,設計控制程序梯形圖



wuyin86
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wuyin86的 主題 / 回貼
1樓  發表于: 2008-11-14 19:32
圖片:
暈,我不會上傳圖片
我發附件。請大家?guī)蛶兔?/div>
wuyin86
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wuyin86的 主題 / 回貼
2樓  發表于: 2008-11-14 19:41

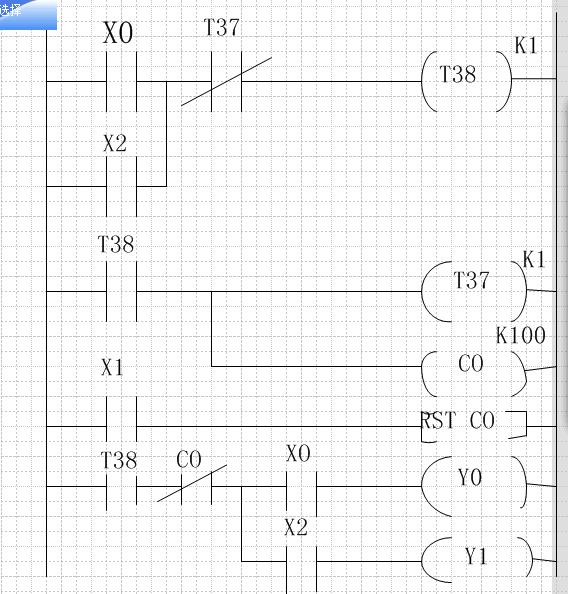

這個是標準答案
我主要有兩個問題
1、為什么用計數器C0,題目要求20秒后自動關燈,還應該是計數器啊?
2、我分析圖中是0.1秒閃亮啊,假設閉合X0,T38通電,延時0.1秒后燈亮,T37通電延時開始,0.1秒后T37動斷觸點斷開,T38斷電,燈滅,隨即,t38又通電循環
wuyin86
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wuyin86的 主題 / 回貼
3樓  發表于: 2008-11-14 19:45
圖片:

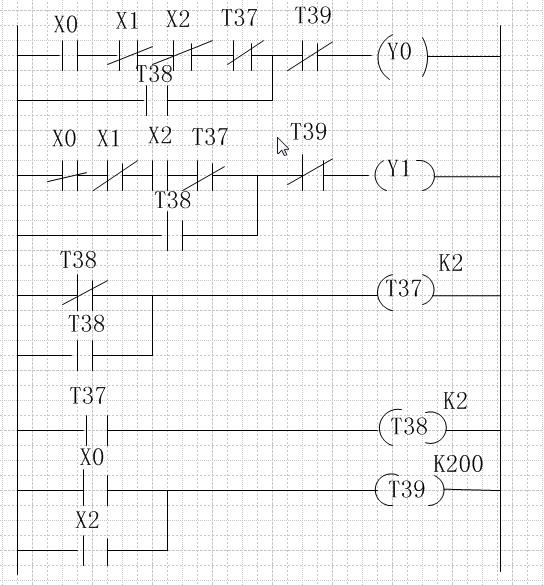

請大家?guī)臀医忉屢幌拢@張是我自己設計的,請指教下對不對,有什么要改進的,不甚感激
我學的是三菱FX系列
