請問三極管的級間電容是個什么概念  是不是說三極管內部c b e極間有相等效的類似電容的東西  在高頻率情況下 把三極管 對地 短路 分流而影響三極管的輸入輸出是吧

書上說的不清楚  很難理解

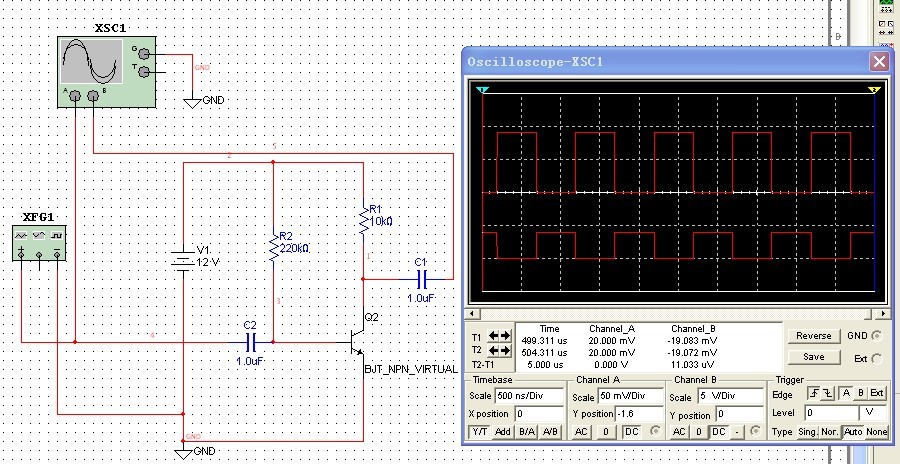

輸入為1MHz的方波，輸出不變。

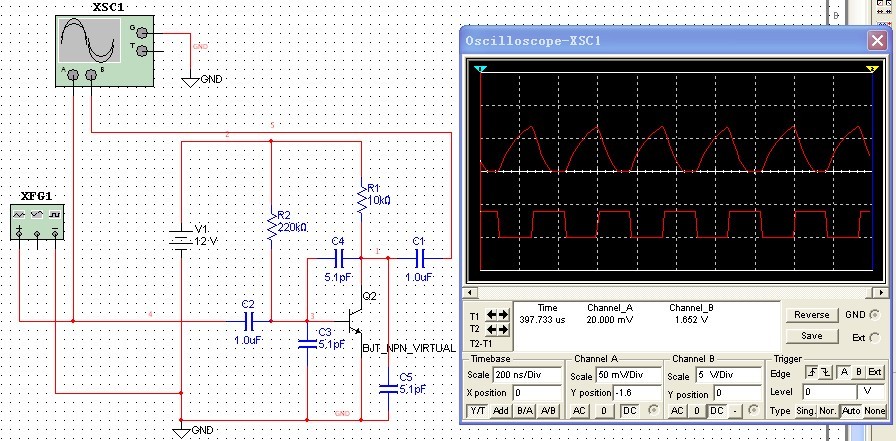

輸入為1MHz的方波，增加結電容c3，c4，c5輸出波形變化，圖中為理想三極管，增加等效結電容。


輸入改為3MHz的方波，輸出波形嚴重變形。

找書看看，電子入門篇五大元件。

三極管極間電容分有型和無型，但一般是只無型電容，有型電容是電路設置時根據電路的情況選用的，無型電容是看不到的，是因電路板或電路板走線和積塵潮濕產生的，在高頻電路中易對電路產生干擾，

[quote]引用第1樓ljl5130于2009-06-18 10:32發表的  :
  [attachment=24497]
輸入為1MHz的方波，輸出不變。
[attachment=24498]
輸入為1MHz的方波，增加結電容c3，c4，c5輸出波形變化，圖中為理想三極管，增加等效結電容。


是不是 EWB仿真軟件  太細心了  很真實啊  萬分感謝   基本理解意思了   這個實驗讓人印象很深刻啊   謝謝大家
