樓主  發表于: 2010-07-26 09:36

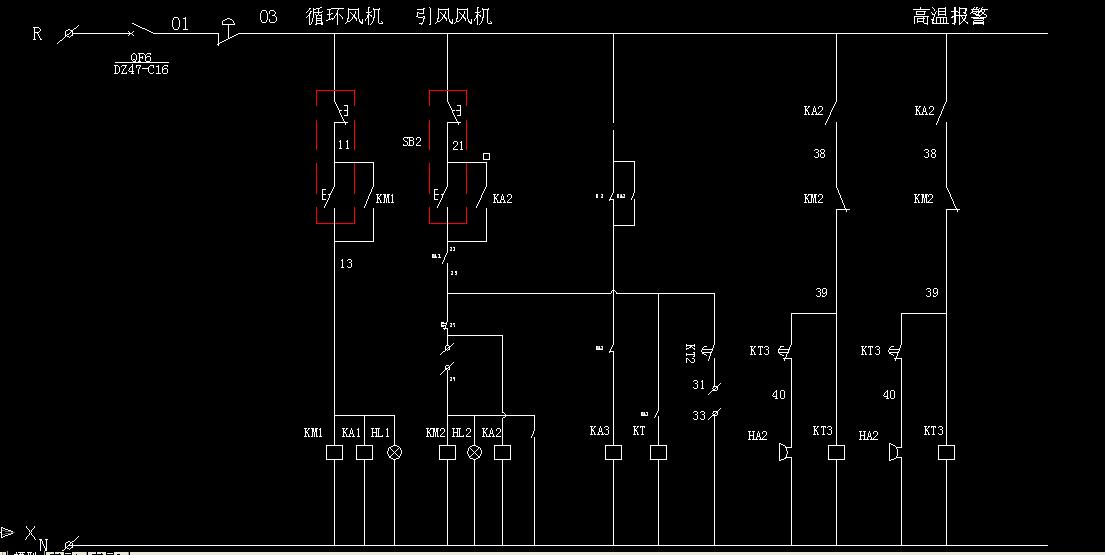

圖片:
最近要改造一臺烘箱的線路...很是糾結...

請論壇里的高手指點一下,附圖紙一張。。。

控制要求:通過溫控表控制引風機的啟動、停止(加溫/靜止)

開始加溫至160°時延時保溫2個小時,后有個信號輸出控制第二段加溫。

加溫至200°時保溫3個小時...

現在做到上面的地步,實在做不下去了....還請高手指點,大家多推薦幾個控制方法!

[ 此帖被niyouyijian在2010-07-26 10:07重新編輯 ]
附件: 12345.rar (73 K) 下載次數:22
網站提示: 請不要用迅雷下載附件,容易出錯
weiwei中國
大家一起來進步
級別: 探索解密
精華主題: 0
發帖數量: 82 個
工控威望: 116 點
下載積分: 6745 分
在線時間: 129(小時)
注冊時間: 2010-01-19
最后登錄: 2018-03-27
查看weiwei中國的 主題 / 回貼
1樓  發表于: 2010-07-26 11:55
建議你買個程式溫度控制器,很方便的,電路也會簡化許多,定時器也不用了,成本應該差不多的。如果有什么不解可發我郵箱聯系weiwei1980316@163.com
niyouyijian
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niyouyijian的 主題 / 回貼
2樓  發表于: 2010-07-26 12:09
純電路與普通表不可實現嗎?
weiwei中國
大家一起來進步
級別: 探索解密
精華主題: 0
發帖數量: 82 個
工控威望: 116 點
下載積分: 6745 分
在線時間: 129(小時)
注冊時間: 2010-01-19
最后登錄: 2018-03-27
查看weiwei中國的 主題 / 回貼
3樓  發表于: 2010-07-26 13:07
可以,但人一般情況下愛走近路!
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-04-28
查看wwcwwc的 主題 / 回貼
4樓  發表于: 2010-07-26 13:12
最近要改造一臺烘箱的線路...很是糾結...
回答:不要糾結。把問題拆分可能對于分析問題有幫助。循環;鼓風應該沒有問題,這樣基本可以,如果需要邏輯也方便增加互鎖功能。關鍵問題是溫度控制你的項目中有二段分別控制功能需要建立,【開始加溫至160°時延時保溫2個小時;加溫至200°時保溫3個小時...】說明需要二個控制點。請你首先考慮第一個要求,保溫2小時(建議用自鎖線路),當時間達到后打開第二個控制單元,同時加溫至200度,進入保溫3小時環節。
只要先給它建立基本功能然后加入一定的邏輯控制條件!
niyouyijian
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niyouyijian的 主題 / 回貼
5樓  發表于: 2010-07-26 13:28
非常感謝4樓的分析...覺得靠引風機接觸器的常閉觸點來做的話自鎖不太容易建立,而且有誤操作的可能性。

現在最讓我焦慮的就是第一段的自鎖怎么建立!

加溫至160°后引風機的接觸器跳掉停止工作,用常閉觸點來做個自鎖,可是他沒開始工作的時候這邊的時候這邊鎖上就麻煩了!
yyhexf
級別: 家園�?�
精華主題: 0
發帖數量: 768 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的 主題 / 回貼
6樓  發表于: 2010-07-26 13:30
買個程式溫度控制器沒錯的。
niyouyijian
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niyouyijian的 主題 / 回貼
7樓  發表于: 2010-07-26 13:36
引用
引用第6樓yyhexf于2010-07-26 13:30發表的  :
買個程式溫度控制器沒錯的。




我更想把這個問題處理掉.....

程式溫度控制器會考慮的!哪個品牌的機型更適合一點...
wfsqdteco
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wfsqdteco的 主題 / 回貼
8樓  發表于: 2010-07-26 13:47
有專門的表,不是很貴,控制很簡單,比你費勁腦汁的設計好多了,我們工程就用到好多,也不是很貴,500左右
niyouyijian
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niyouyijian的 主題 / 回貼
9樓  發表于: 2010-07-26 14:08
引用
引用第8樓wfsqdteco于2010-07-26 13:47發表的  :
有專門的表,不是很貴,控制很簡單,比你費勁腦汁的設計好多了,我們工程就用到好多,也不是很貴,500左右



什么品牌的?什么型號?能否具體討論下?
niyouyijian
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niyouyijian的 主題 / 回貼
10樓  發表于: 2010-07-26 15:48
請不要隨意爛發廣告
luyuemin
工控人
級別: 略有小成
精華主題: 0
發帖數量: 153 個
工控威望: 265 點
下載積分: 1139 分
在線時間: 352(小時)
注冊時間: 2009-02-11
最后登錄: 2021-07-22
查看luyuemin的 主題 / 回貼
11樓  發表于: 2010-07-26 21:13
富士PXR9TAA1-5V000
  • «
