你能用一個按鈕開關和若干個中間繼電器組成單鍵啟停電路嗎？請不要用PLC來設計。
本帖最近評分記錄：
  • 下載積分:+2(raoshili) 兄臺在這有理了。
    • 吾生有涯，而知無涯！三人行必有我?guī)煟?br />Email:   hfzwz@qq.com
    lixian0113
    級別: 正式會員
    精華主題: 0
    發帖數量: 7 個
    工控威望: 92 點
    下載積分: 538 分
    在線時間: 1(小時)
    注冊時間: 2010-06-20
    最后登錄: 2015-10-22
    查看lixian0113的 主題 / 回貼
    1樓  發表于: 2010-06-20 17:19
    這個可以的，原先做過 好像要三個還是四個繼電器了，不記得了
    現在誰還用這電路，一點都不實際
    wsandlqj
    級別: VIP會員
    精華主題: 0
    發帖數量: 369 個
    工控威望: 3130 點
    下載積分: 23058 分
    在線時間: 245(小時)
    注冊時間: 2007-07-11
    最后登錄: 2024-12-24
    查看wsandlqj的 主題 / 回貼
    2樓  發表于: 2010-06-20 18:58
    好難呀，花了四分半鐘才畫出來
    zgf889
    走別人的路，讓別人走投無路
    級別: 家園常客
    精華主題: 0
    發帖數量: 698 個
    工控威望: 718 點
    下載積分: 1356 分
    在線時間: 482(小時)
    注冊時間: 2007-10-21
    最后登錄: 2024-12-21
    查看zgf889的 主題 / 回貼
    3樓  發表于: 2010-06-20 19:31
    這有什么難的
    yuaiwu
    wemhoener
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 476 個
    工控威望: 10134 點
    下載積分: 11466 分
    在線時間: 422(小時)
    注冊時間: 2007-11-10
    最后登錄: 2025-06-08
    查看yuaiwu的 主題 / 回貼
    4樓  發表于: 2010-06-20 19:56
    做得出，用三個中間繼電器那個，雖然理論上因先斷后合而不能實現，但實際接了（一定得一樣的繼電器），可行
    taipi-k
    級別: 略有小成
    精華主題: 0
    發帖數量: 1015 個
    工控威望: 460 點
    下載積分: 1731 分
    在線時間: 70(小時)
    注冊時間: 2007-09-08
    最后登錄: 2024-01-05
    查看taipi-k的 主題 / 回貼
    5樓  發表于: 2010-06-20 20:22
    用同一類型的繼電器，因機械性能不可能完全相同，會誤動作。LZ還是少浪費腦細胞吧、
    ┏^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ*^^★*^ǒ┓
    ┃╭の╮┏┯┓┏┯┓ ┏┯┓┏┯┓┏┯┓ ╭の╮┃＊
    ┃ ╲╱  工┠控Lǒ の人 の 家┨┠園┨  ╲╱　┃＊
    ┃┗戀┛┗┷┛┗┷┛ ┗┷┛ ┗┷┛┗┷┛┗戀┛┃＊
    ┗^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ^★★*^ǒ┛
    秋秋
    有志者事競成
    級別: 家園常客
    精華主題: 0
    發帖數量: 416 個
    工控威望: 528 點
    下載積分: 1305 分
    在線時間: 236(小時)
    注冊時間: 2010-05-11
    最后登錄: 2024-01-09
    查看秋秋的 主題 / 回貼
    6樓  發表于: 2010-06-20 22:51
    可以，請看 LD X0          OR M1    ANI M2     OUT M1               LD  XO      AND M3     OUT    M2          LDI   X0    AND  M1    OR  M3     ANI  M4    OUT   M3     LDI  X0    ANI  M1    OUT   M4
    LD  M1  OUT  Y1             X0為雙常閉和雙常開復歸型按鈕，  M1 ——M4 為中間繼電器       Y1 為接觸器  控制負載，     由于沒有安裝畫圖軟件，請自己去寫成梯形圖，再轉成電氣原理圖，經過本人的實踐證明，的確可以用此例子
    黃文彥
    陶瓷電工
    級別: 略有小成
    精華主題: 0
    發帖數量: 114 個
    工控威望: 265 點
    下載積分: 843 分
    在線時間: 100(小時)
    注冊時間: 2008-10-12
    最后登錄: 2014-03-29
    查看黃文彥的 主題 / 回貼
    7樓  發表于: 2010-06-20 23:06
    簡單得很就是不穩定觸點一有問題就崩潰了事
    chenpingyg
    機械是柱石,電氣是靈魂.
    級別: VIP會員
    精華主題: 0
    發帖數量: 1105 個
    工控威望: 6705 點
    下載積分: 100 分
    在線時間: 603(小時)
    注冊時間: 2007-01-25
    最后登錄: 2017-04-03
    查看chenpingyg的 主題 / 回貼
    8樓  發表于: 2010-06-20 23:44

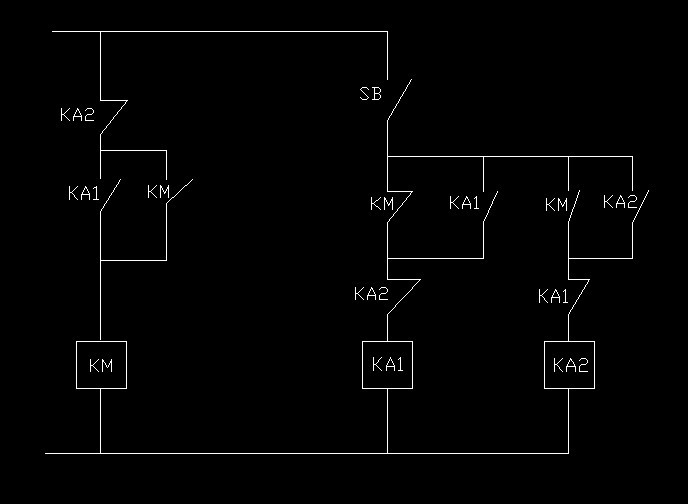

    圖片：
    引用
    引用第5樓taipi-k于2010-06-20 20:22發表的  :
    用同一類型的繼電器，因機械性能不可能完全相同，會誤動作。LZ還是少浪費腦細胞吧、

    這有何難？不要以為你不會的，別人都不會！
    樓主留言：
    哥，你不是個傳說！有深厚的功底！
    本帖最近評分記錄：
  • 下載積分:+3(xiaoqizi) 感謝分享
  • 下載積分:+3(szzhang001) 感謝分享
    • 自己的事情自己做.
    月澤
    時間嘛！就象乳溝，擠一擠總歸還是有的！
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 1285 個
    工控威望: 2921 點
    下載積分: 4511 分
    在線時間: 642(小時)
    注冊時間: 2009-03-28
    最后登錄: 2024-12-04
    查看月澤的 主題 / 回貼
    9樓  發表于: 2010-06-21 11:56
    樓上的 這圖 可以實現單按鈕啟停


    不過實際設計中 確實沒見人這么設計過......估計不可靠吧
    揭開神秘的工控面紗
    QQ:2631001081
    Emal:strong20671713@163.com
    fom
    冰心玉壺
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 444 個
    工控威望: 1185 點
    下載積分: 826 分
    在線時間: 160(小時)
    注冊時間: 2008-01-05
    最后登錄: 2022-12-06
    查看fom的 主題 / 回貼
    10樓  發表于: 2010-06-21 12:08
    我做過這道題，控制三臺電機順序啟動，而后，順序停止。理論上可以，但是實際上沒有何意義，不可靠唄。
    樓主留言：
    只是討論，實際中運用意義不是很大。
    taipi-k
    級別: 略有小成
    精華主題: 0
    發帖數量: 1015 個
    工控威望: 460 點
    下載積分: 1731 分
    在線時間: 70(小時)
    注冊時間: 2007-09-08
    最后登錄: 2024-01-05
    查看taipi-k的 主題 / 回貼
    11樓  發表于: 2010-06-21 20:43
    [quote]引用第8樓chenpingyg于2010-06-20 23:44發表的  :

    這有何難？不要以為你不會的，別人都不會！
    [/quote
    用這做設備，憑你的能力該炒老板的魷魚。
