樓主  發表于: 2011-10-27 19:13
大家好,最近裝了組態王6.55軟件,但是在與PLC通訊時出了點問題,導致組態王無法正?刂埔约帮@示結果。
之前PLC與電腦通訊是沒有問題的,程序都能正常下載并執行。
論壇里肯定有用過組態王的前輩,希望可以指導一下,看看到底是哪出了問題。
我的電腦系統是WIN7的,組態王軟件是6.55版本,PLC為S7-200(LD-CPU224-2DR),

這個是設置。

設置數據詞典。

設置運行系統。

P1的畫面。按下啟動會亮,按下關斷會滅。

這是演示情況。指示燈是一直亮的,并且按鍵不起作用。

這個是測試程序,M0.0對應啟動按鈕,M0.2對應關斷,Q0.0對應指示燈(電機)。

對應系統塊的設置,只是改了波特率。

這是組態王信息窗口的提示。
小五仔
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看小五仔的 主題 / 回貼
1樓  發表于: 2011-10-27 19:16
描述:這個是設置。
圖片:

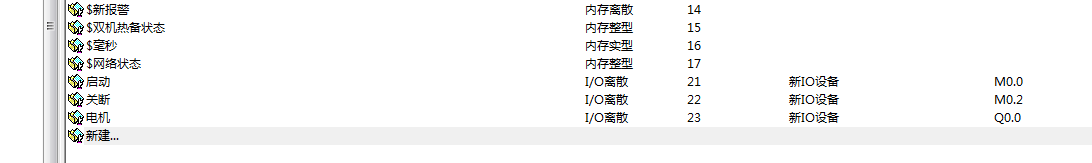

描述:設置數據詞典。
圖片:
描述:設置運行系統。
圖片:

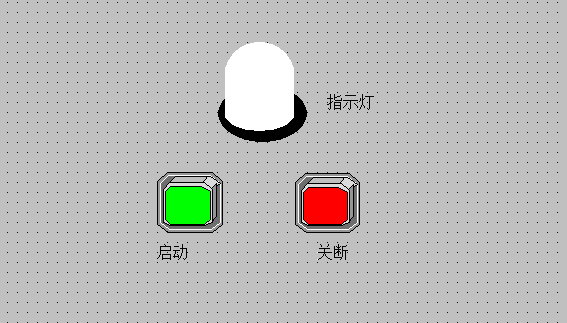

描述:P1的畫面。按下啟動會亮,按下關斷會滅。
圖片:

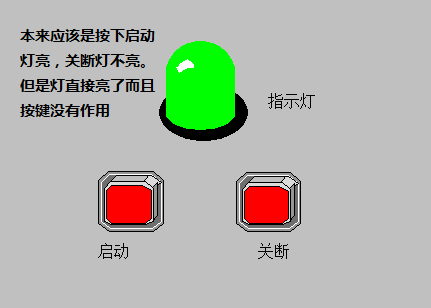

描述:這是演示情況。指示燈是一直亮的,并且按鍵不起作用。
圖片:

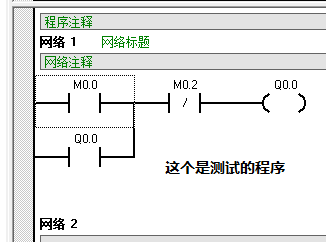

描述:這個是測試程序,M0.0對應啟動按鈕,M0.2對應關斷,Q0.0對應指示燈(電機)。
圖片:

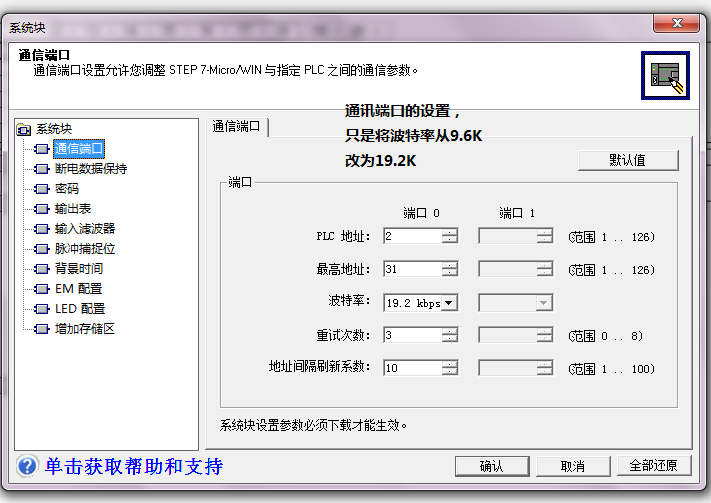

描述:對應系統塊的設置,只是改了波特率。
圖片:

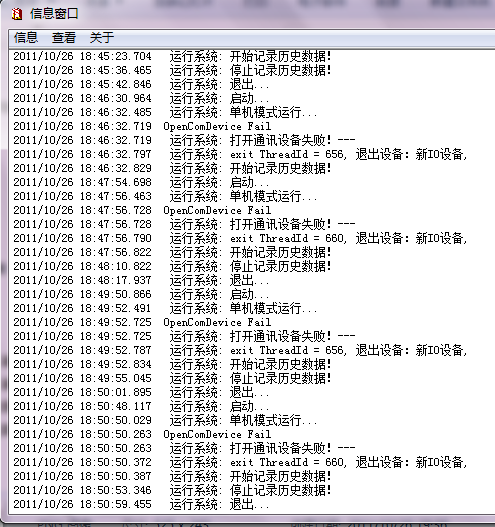

描述:這是組態王信息窗口的提示。
圖片:
圖片貌似顯示不了,我上傳附件了。
張紅牌
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看張紅牌的 主題 / 回貼
2樓  發表于: 2011-10-27 19:17
大哥,你的圖片都看不到呀!
張紅牌
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看張紅牌的 主題 / 回貼
3樓  發表于: 2011-10-27 19:23
你的PLC上的Q0.0輸出指示燈亮嗎?
小五仔
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看小五仔的 主題 / 回貼
4樓  發表于: 2011-10-27 19:38
Q0.0是對應著指示燈,啟動按鈕按下亮(按鈕設置為按下彈起切換)。
yedong130
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 120 點
下載積分: 590 分
在線時間: 6(小時)
注冊時間: 2011-09-14
最后登錄: 2013-05-10
查看yedong130的 主題 / 回貼
5樓  發表于: 2011-10-28 16:29
通訊錯誤,主要是你的組態王設置不正確
yedong130
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 120 點
下載積分: 590 分
在線時間: 6(小時)
注冊時間: 2011-09-14
最后登錄: 2013-05-10
查看yedong130的 主題 / 回貼
6樓  發表于: 2011-10-28 16:35
因為有時候升級后驅動,軟件環境變化了,我的也是6.55,ppi或者以太網,都可以的,主要是ppi時通訊地址設置為0,以太網時是192.168.0.11:0,都沒問題。建議更改通訊地址、升級驅動。
yedong130
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 120 點
下載積分: 590 分
在線時間: 6(小時)
注冊時間: 2011-09-14
最后登錄: 2013-05-10
查看yedong130的 主題 / 回貼
7樓  發表于: 2011-10-28 16:39
還有一個就是M 中間繼電器的狀態問題,因為M為掉電后狀態保存,所以,plc重新運行后,m0.1或m0.2狀態保持不變,所以程序編制時應首先設置m繼電器狀態
hejian96
級別: 略有小成
精華主題: 0
發帖數量: 303 個
工控威望: 491 點
下載積分: 2229 分
在線時間: 118(小時)
注冊時間: 2010-12-07
最后登錄: 2012-12-05
查看hejian96的 主題 / 回貼
8樓  發表于: 2011-10-31 09:19
你的組態信息窗口上顯示的,打開通訊設備失敗。你檢查組態王的設置。應該是組態王和PLC沒有通訊上
ebepower
級別: 略有小成
精華主題: 0
發帖數量: 102 個
工控威望: 251 點
下載積分: 483 分
在線時間: 158(小時)
注冊時間: 2008-04-05
最后登錄: 2025-05-14
查看ebepower的 主題 / 回貼
9樓  發表于: 2011-10-31 15:05
到亞控網站下載個S7 USBPPI控件 即可解決。前些日也遇到過此類情況。
zhumen
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 266 點
下載積分: 982 分
在線時間: 104(小時)
注冊時間: 2011-09-08
最后登錄: 2025-05-18
查看zhumen的 主題 / 回貼
10樓  發表于: 2011-10-31 20:04
看看了啊
文名
埋頭苦學
級別: 網絡英雄
精華主題: 0
發帖數量: 407 個
工控威望: 5172 點
下載積分: 13142 分
在線時間: 290(小時)
注冊時間: 2011-08-02
最后登錄: 2025-04-09
查看文名的 主題 / 回貼
11樓  發表于: 2011-11-09 09:18
進來學習學習。我還沒試過呢。一直都是用三菱的做實驗
菜鳥就是勇敢的小鳥 菜鳥終究會有一天變成老鳥 我一路狂奔!通往牛X的路上 勿失約,毋失信,顧此生,方坦然。
  • «
