樓主發表于: 2023-05-09 21:46

只看樓主 | 小中大

圖片：

各位大神好
小弟才接觸S7 1500  用的V90的伺服通過PN通訊   在組態網絡的時候犯了難

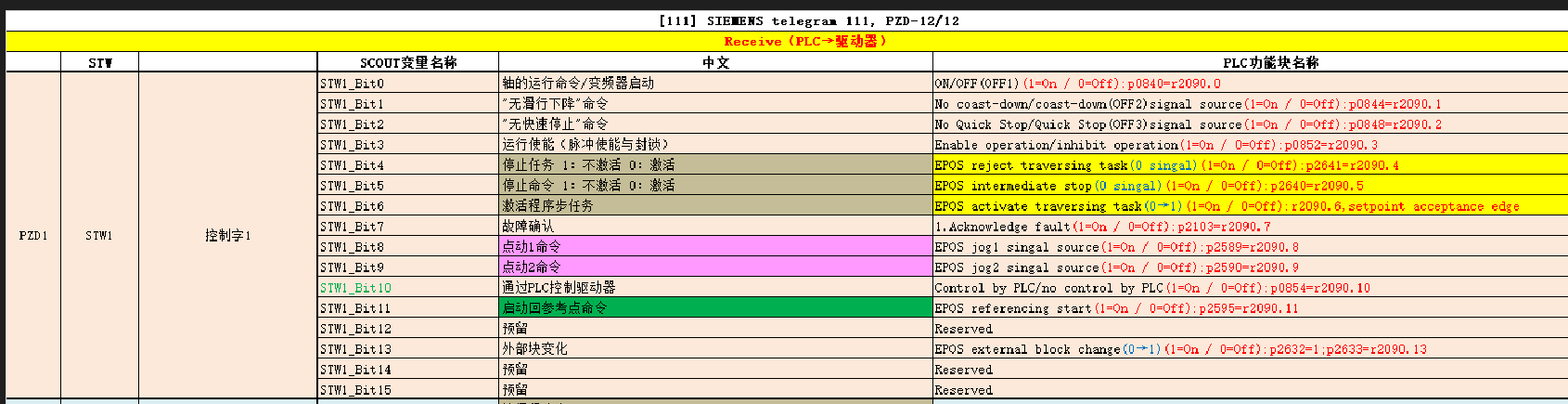

看了網上的資料手冊介紹  說走EPOS控制用111就可以了但是我不懂這個報文到底有個什么作用
我理解的是我組態是系統會為伺服分配 I地址  Q地址    就像三菱IO地址一樣
然后我是不是就按照系統分配的Q地址對應的比如是控制字1   比如系統分配為5..9  那么
我想控制字1的點動正反轉  就是Q5.8或Q5.9置為1 就會對應控制伺服正反轉JOG移動呢

每天學習一點點

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5288 個
工控威望: 7514 點
下載積分: 160650 分
在線時間: 3230(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-19
查看sjm213的主題 / 回貼

1樓發表于: 2023-05-09 23:34

只看該作者 | 小中大

你的理解是對的。

西門子推行的是標簽化編程，通過報文把這些外部實際地址關聯到了控制字/目標地址……等，這樣你就不用推算JOG是要置位哪個Q點了，搞控制字就行。

更進一步，使用FB284來控制伺服，這控制字你也不用管了，把需要的定位功能往它管腳上拖就行了。

本帖最近評分記錄：

下載積分:+1(dzh832) 好貼好貼！

下載積分:+5(gz068909) 真心感謝呀一下感覺就茅 ..

hsl200

可憐千萬英雄血；換來今日舊乾坤；英雄若知今朝樣；何不留身孝雙

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 538 個
工控威望: 828 點
下載積分: 45 分
在線時間: 73(小時)
注冊時間: 2008-06-06
最后登錄: 2025-05-19
查看hsl200的主題 / 回貼

2樓發表于: 2023-05-10 06:30

只看該作者 | 小中大

FB284 更新版本是FB300 功能一樣只是后者更嚴謹一點，使用起來還很順手，如果空值引腳你百度一下就知道了

本帖最近評分記錄：

下載積分:+3(gz068909) 謝謝回答明白啦

可憐千萬英雄血；
換來今日舊乾坤；
英雄若知今朝樣；
何不留身孝雙親。

尹夢超

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 98 個
工控威望: 258 點
下載積分: 7036 分
在線時間: 80(小時)
注冊時間: 2012-05-24
最后登錄: 2025-05-18
查看尹夢超的主題 / 回貼

3樓發表于: 2023-05-10 09:04

只看該作者 | 小中大

1.西門子S7-1500使用EPOS功能，必須配合西門子報文111使用。
2.配置報文111后，確實和你說的一樣會自動分配輸入I點，輸出Q點，但是你實際使用時，并不是直接控制I，Q點，你只需要控制對應的FB284管腳和監控管腳就可以了，F(xiàn)B284已經把標準的定位功能都封裝好了，已經滿足基本定位控制。
3.如果你想深入學習一下西門子報文，那就可以具體解讀一下報文的具體含義，但一般工控人都沒那個時間。
4.拓展一下，如果需要使用1500的工藝對象TO控制軸，那就要使用報文105,但這個會占用1500的軸資源，是有限的，F(xiàn)B284使用可以當做一個遠程IO組態，理論是1511就可以支持128個從站
5.具體使用FB284可以查看實例文檔

本帖最近評分記錄：

下載積分:+5(gz068909) 看了你的回答過后真的一 ..

gz068909

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 144 個
工控威望: 288 點
下載積分: 1017 分
在線時間: 71(小時)
注冊時間: 2017-12-23
最后登錄: 2025-05-05
查看gz068909的主題 / 回貼

4樓發表于: 2023-05-10 14:53

只看該作者 | 小中大

看了你的回答真的一下就明白了許多十分感謝

引用
引用第3樓尹夢超于2023-05-10 09:04發表的 :
1.西門子S7-1500使用EPOS功能，必須配合西門子報文111使用。
2.配置報文111后，確實和你說的一樣會自動分配輸入I點，輸出Q點，但是你實際使用時，并不是直接控制I，Q點，你只需要控制對應的FB284管腳和監控管腳就可以了，F(xiàn)B284已經把標準的定位功能都封裝好了，已經滿足基本定位控制。
3.如果你想深入學習一下西門子報文，那就可以具體解讀一下報文的具體含義，但一般工控人都沒那個時間。
4.拓展一下，如果需要使用1500的工藝對象TO控制軸，那就要使用報文105,但這個會占用1500的軸資源，是有限的，F(xiàn)B284使用可以當做一個遠程IO組態，理論是1511就可以支持128個從站
5.具體使用FB284可以查看實例文檔

每天學習一點點

gz068909

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 144 個
工控威望: 288 點
下載積分: 1017 分
在線時間: 71(小時)
注冊時間: 2017-12-23
最后登錄: 2025-05-05
查看gz068909的主題 / 回貼

5樓發表于: 2023-05-10 14:53

只看該作者 | 小中大

這么一看確實比三菱的用起來方便一點

引用
引用第1樓sjm213于2023-05-09 23:34發表的 :
你的理解是對的。

西門子推行的是標簽化編程，通過報文把這些外部實際地址關聯到了控制字/目標地址……等，這樣你就不用推算JOG是要置位哪個Q點了，搞控制字就行。

更進一步，使用FB284來控制伺服，這控制字你也不用管了，把需要的定位功能往它管腳上拖就行了。
.......
