工業自動化領域的智能網關IGT-DSER模塊支持西門子、三菱、歐姆龍、羅克韋爾、GE等各種品牌的PLC之間通訊(相關資料在附件中)，同時也支持PLC與Modbus協議的工業機器人、智能儀表等設備通訊。網關有多個網口、串口，也可選擇WIFI無線通訊。無需編程開發，只須配置數據的起始地址和數量即可，通訊速度快、數據量大，支持多臺PLC之間通訊，支持熱插拔，斷電重啟后自恢復運行，在實際的工程項目中應用方便。

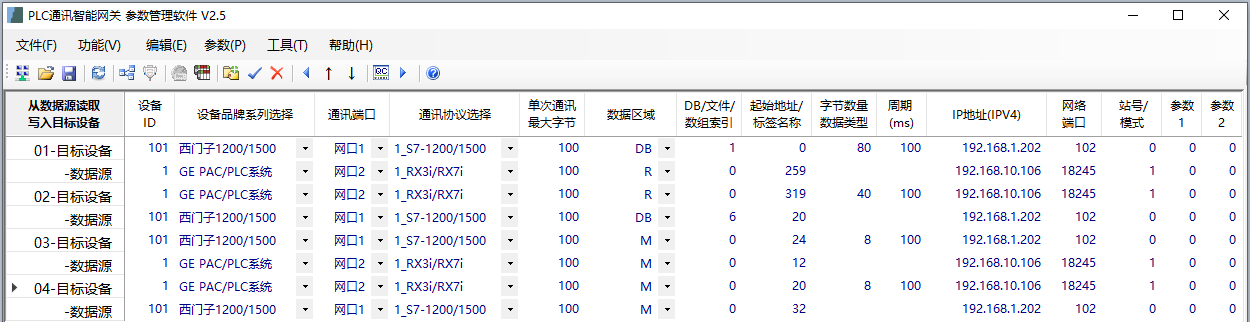

通過IGT-DSER的參數配置軟件(在附件中)配置PLC的通訊參數，包括寄存器起始地址、數量，以及PLC的IP地址、通訊端口協議等參數。以下是西門子PLC跟GE PLC之間的通訊數據配置：
以上通訊配置表中有四個并行通訊任務，具體如下：
01: 從GE的PLC的R260(從1開始轉為從0開始為R259)開始讀取40個字(80字節)，寫入西門子的DB1.DBW0開始的80字節；
02: 從西門子PLC的DB6.DBW20開始讀取20字(40字節)，寫入GE的R320(從1開始轉為從0開始為R319)開始的20字；
03: 從GE的PLC的M193(從1開始轉為從0開始為M192，字地址為192/16=12)開始讀取4個字(8字節)，寫入西門子的MB24開始的8字節；
04: 從西門子PLC的M32開始讀取4個字(8字節)，寫入GE的M321(從1開始轉為從0開始為M320，字地址為320/16=20)開始的8個字節；
相關配置文件與軟件：
S7-GE-AB通訊配置.rar (2079 K) 下载次数:55
