ls602076817
級別: 家園常客
精華主題: 0
發帖數量: 32 個
工控威望: 596 點
下載積分: 7905 分
在線時間: 37(小時)
注冊時間: 2011-09-22
最后登錄: 2025-01-08
查看ls602076817的 主題 / 回貼
樓主  發表于: 2016-12-05 20:25

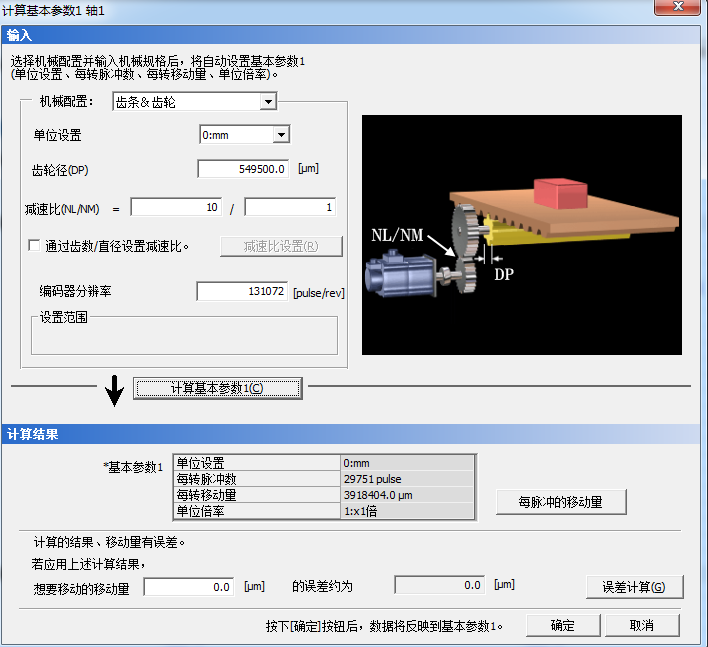

圖片:
問題: 在QD77MS4的設置工具中有基本參數設置,選擇齒輪齒條,有一個參數為齒輪徑樓主默認為分度圓直徑*齒距(不知道是否是理解有誤)
現自己計算過程如下 ,
齒輪分度圓直徑為70mm,
齒數為28,
可得模數為2.5,
齒輪周長=3.14*分度圓直徑=3.14*70=219.8mm.
電機減速機比為10:1,
則可得電要轉一圈為21.98mm,
現通過軟件計算結果不一樣,不知道那里錯了,求大神指點,謝謝
lizhendong
級別: 家園常客
精華主題: 0
發帖數量: 619 個
工控威望: 813 點
下載積分: 2020 分
在線時間: 882(小時)
注冊時間: 2016-10-12
最后登錄: 2025-07-10
查看lizhendong的 主題 / 回貼
1樓  發表于: 2017-05-01 14:02
在那下載啊?謝謝
lin10663
Ivan
級別: VIP會員

精華主題: 0
發帖數量: 3896 個
工控威望: 4351 點
下載積分: 145598 分
在線時間: 6709(小時)
注冊時間: 2016-10-23
最后登錄: 2025-07-10
查看lin10663的 主題 / 回貼
2樓  發表于: 2017-05-01 14:51
圖片:
你那模數用1計算你除2.5倍就是你答案
通常那套我是計算容量及動態
努力~學習
QQ:1796367739    VX:IVAN10663
lin10663
Ivan
級別: VIP會員

精華主題: 0
發帖數量: 3896 個
工控威望: 4351 點
下載積分: 145598 分
在線時間: 6709(小時)
注冊時間: 2016-10-23
最后登錄: 2025-07-10
查看lin10663的 主題 / 回貼
3樓  發表于: 2017-05-01 15:01
549500/1000=549.5
549.5/2.5=219.8
所以你多乘2.5
那套軟體用來計算容量
[ 此帖被lin10663在2017-05-01 15:07重新編輯 ]
努力~學習
QQ:1796367739    VX:IVAN10663
wengine
級別: 家園常客
精華主題: 0
發帖數量: 60 個
工控威望: 633 點
下載積分: 955 分
在線時間: 84(小時)
注冊時間: 2015-03-02
最后登錄: 2024-10-15
查看wengine的 主題 / 回貼
4樓  發表于: 2017-05-01 19:30
首先,齒輪徑是分度圓直徑,直接填70mm,另外,計算結果中每轉移動量并不是伺服電機轉一圈齒條的移動量,每轉移動量跟每轉脈沖數是配合的。
這里編碼器分辨率是131072,而計算結果中每轉移動量并不是這個,假設實際上的每轉移動量為Y,則
131072/Y=29751/3918404
另外,你的減速比應該設反了。
關于每轉移動量和每轉脈沖數的設置可以參考下文:
http://mp.weixin.qq.com/s?__biz=MzUyNDAyMzA5OQ==&mid=2247483754&idx=1&sn=46ff60e09fd193f0dafa59071ce78c63&chksm=fa32e53ecd456c288542598f3ae7d2801af447df2a34c296dd86d084ba36c1658030a02205ed#rd
