公司的生產線中，用的控制系統是三菱Q13UDEH 的cpu，有帶QJB61BT11N CC-LINK主站模塊，和遠程I/O站，4個QD75M4H定位模塊，13個MR-J3-B的伺服，定位模塊控制伺服走的SSCNETⅢ控制方式，在PLC程序中，我發現程序中大量使用了鏈接繼電器B和鏈接寄存器W，我想找每個B和W對應什么信息，可在以太網，CC-LINK組態參數里面都找不到相關信息，是不是SSCNETⅢ通訊用到的呢？我該如何去找到這些B和W所代表的含義？

Configurator軟件讀取 官網下載
使用這個軟件設置的 通信B 和W 一個是位寄存器 一個是數據寄存器

這是什么軟件？在三菱官網有的下載嗎？

B和W相當于M和D，是三菱用于擴展16進制計算的軟件。具體哪個是什么是根據編程來定義的。

能具體說明下嗎？

如果自己沒達到無師自通的境界，還是老老實實看手冊。
想走捷徑的人堅后終將無路可走！

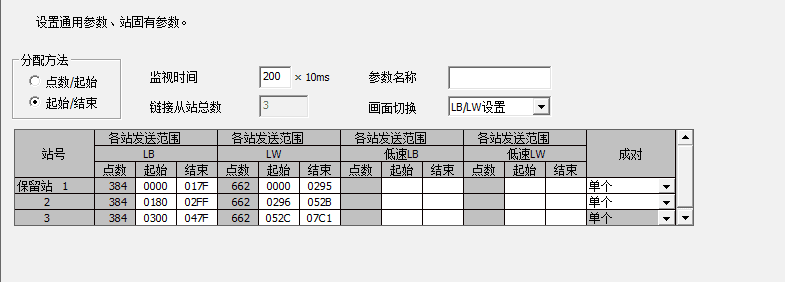

B和W就是給編程用戶用的，本身沒有任何信息。只有編程了，才由程序給它實際的意義。MNET/H里面配置了LB0180-B01AF映射到B0180-B01AF,也就是把網絡中的LB0180-B01AF的信息傳輸?shù)奖綪LC B0180-B01AF，至于LB0180-B01AF中是什么，由主站的網絡分配中配置，上圖中LB0180-LB02FF的信息是由2號站寫入，所以LB0180-B01AF一定是2號站數據刷入，至于2號站的LB0180-B01AF對應的是什么，就得去查看2號站PLC程序的刷新參數，比如2號站PLC程序的刷新參數為B0180-B01AF對應LB0180-LB02AF,那就查看B0180-B01AF在2號站PLC程序里對應是干什么用的，這個一看注釋，二分析程序

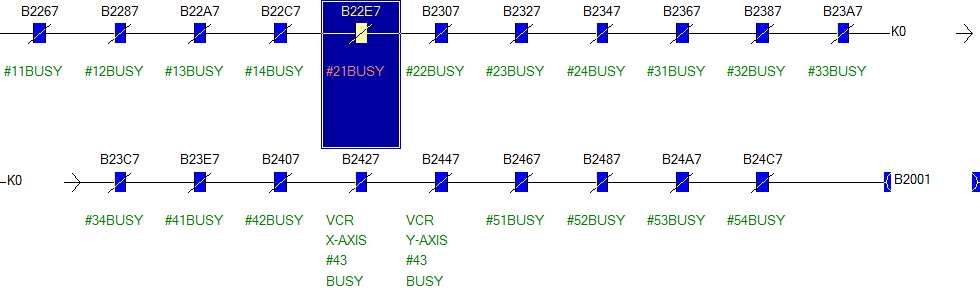

是的，我的理解也是這樣的，可是感覺有點不合常理，程序中有B2581，B2582，B22E7 等觸點，都有在正常工作，這些都是從哪里映射過來的呢？這都超出了設定的范圍了

Q系列中的大部分軟元件范圍都是可以手動調節的，只要各類軟元件加起來的內存不超過PLC規定的上限都是可以的。B鏈接繼電器系統默認分配8K，也就是十六進B0到B1FFF。但是如果實際項目中，往往某個軟元件范圍按默認設定無法滿足時，就需要調整了。比如Q系列按默認分配，總占用達到28.8K，比總?cè)萘康?9K，還有0.2K可用，可以把B繼電器范圍調整到10K，此時占用還只到達28.9K。此時B繼電器可尋址到B27FF。
