由于我現在有一臺東方步進電機，但是沒有驅動器，我使用國產的雷塞DM442，上位機是松下FP SIGMA PLC，接線輸出脈沖后，遇到以下情況：PLC上可以看到脈沖輸出，現在只能執行JOG +  ，JOG-不能動，其他例如做梯形加減速運動也不行。HOME也不行。請教高手是什么原因，是接線問題，還是本身這個東方馬達就不能用我現在這個雷塞驅動器?

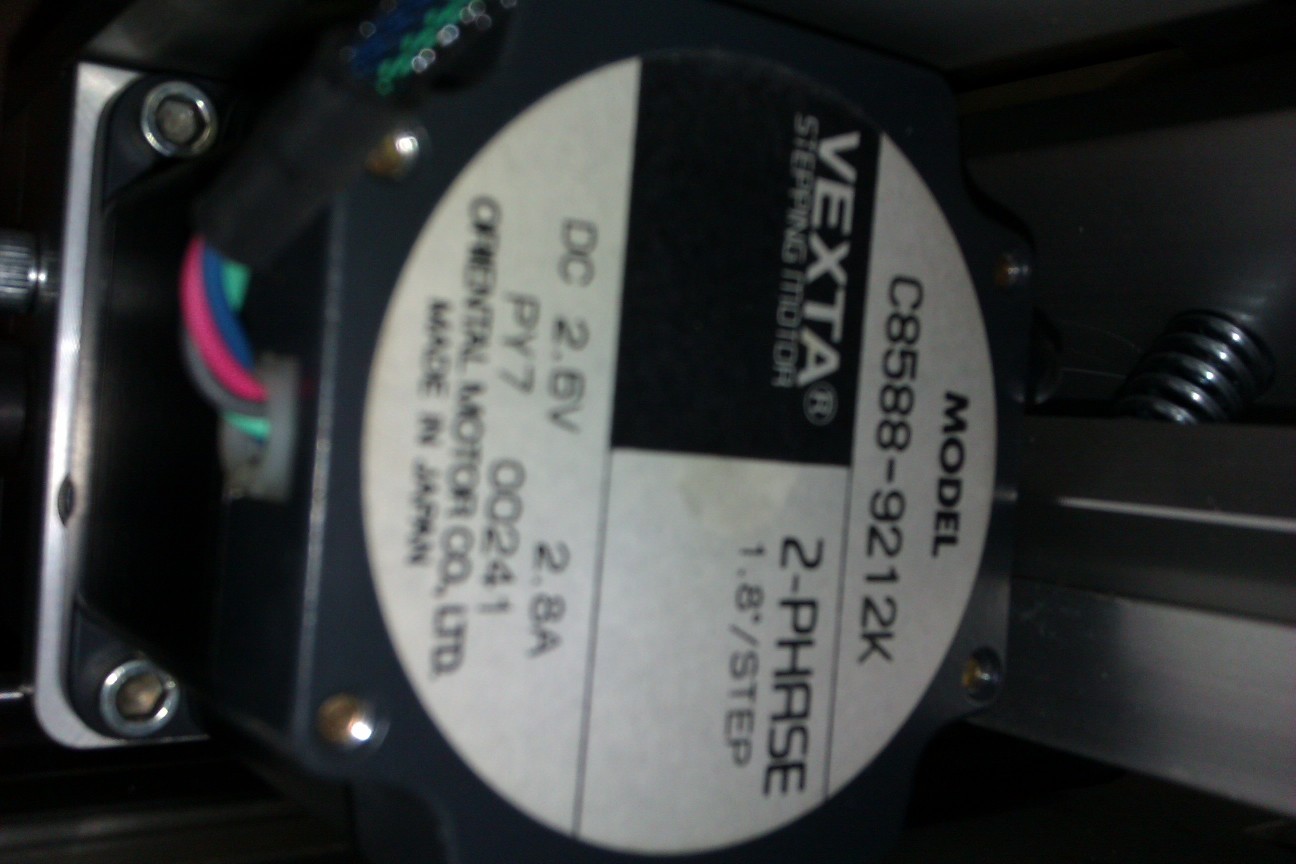

補充下，東方步進電機是2相四線的。雷塞步進驅動器是2相混合式驅動器

二大問題:1:接線問題，線路沒接對。2:PLC程序問題，PLC輸出的不是方向加脈沖。

引用

引用第2樓wenrong于2012-10-22 17:37發表的  :
二大問題:1:接線問題，線路沒接對。2:PLC程序問題，PLC輸出的不是方向加脈沖。

我用的是CW CCW模式，按照松下PLC說明書接出來，來回也換了很多種接線方式，就只有目前這種方式，可以實現JOG+,其他要不是沒反應，要不就是馬達嘯叫！真不知道該怎么辦了？糾結中！

哇。老兄，你的接線好亂哦

引用

引用第4樓詩人的眼淚于2012-10-23 07:20發表的  :
哇。老兄，你的接線好亂哦

呵呵，實驗用的，沒講究那么多啦！

引用

引用第5樓永無止境下去于2012-10-23 08:26發表的  :
必須要方向+脈沖。然后驅動器的撥碼是否對應上2.8A。馬達嘯叫一般是接線錯誤或者脈沖頻率過大造成步進電機失步。使用附加加減速指令試下。

謝謝！使用CW+CCW應該還是可以的吧

引用

引用第7樓ogreman于2012-10-23 08:45發表的  :

謝謝！使用CW+CCW應該還是可以的吧

可以什么可以！！CW+CCW也叫脈沖加方向控制碼？？

引用

引用第8樓wenrong于2012-10-23 09:34發表的  :

可以什么可以！！CW+CCW也叫脈沖加方向控制碼？？

難道CW+CCW模式就不能控制電機轉動？你可以選擇脈沖+方向或者正負脈沖模式控制吧

人說孺子可教，可你是孺子不可教也啊！！！無語！！

建議樓主仔細看一下驅動器的說明書，可能有單雙脈沖，一定要單脈沖

開始我使用的是松下FP SIGMA CPU單元上的脈沖輸出，幾經折騰不行，換成擴展模塊PP21 2 軸的脈沖模塊。后搞定！感謝上面為我出謀劃策的朋友！
