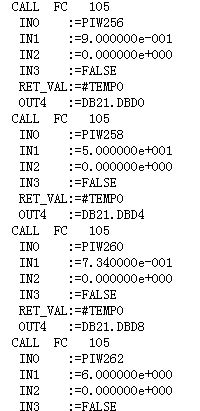

如圖所示，我不知道這段語句該怎么看，
我現在光知道一些諸如 “管腳 形參 實參 ”之類的概念，
從模擬量模塊送來的數字量的信號，在FC105 里面，設定上下限，將其轉換為需要的工程量，送到DB塊里面嗎？
本人新手，問題太小白，望師傅們不吝賜教。

這個是4個模擬量輸入。
in0是模擬量輸入地址
in1是輸入上限
in2是輸入下限
in3是輸入單、雙極性（類型）
ret_VAL是一些錯誤信息
out4是模擬量轉換后的輸出地址
你理解的沒有錯，就是把外部模擬量值輸入轉換后送到DB21的數據塊中。

謝謝樓上的師傅，學生還有個問題請教，
在這個300的PLC中，用FC105進行模擬量轉換時，是不是 不用考慮具體的模擬量輸入側，到底是 0--10v 的電壓信號，
還是0--20ma   亦或是4--20ma 電流信號，這三種輸入信號，對應A/D轉換后的數據，都是0--27648
也就是說4--20ma   和  0--20ma  ，對應的都是0---27468 ，不知這樣理解對嗎？
我知道，200的PLC， 0--20ma  ，對應的是0---32000 ，      4--20ma  ，對應的是6400---32000
300的PLC，我剛接觸，對于這塊還是不明白，望師傅指教，謝謝。

使用FC105時不需要考慮。你只要在組態時考慮模擬量的形式和硬件的量程開關位置。

你說的是信號種類，S7-300
其實4——20MA信號對應的就是0——27648，然后就沒有然后了

0-20MA或4-20MA都對應的是0-27648，模擬量輸入的值，是有測量卡決定的，在硬件中設置就可以了。


  如圖所示，現在我還有3個疑問
1：在硬件組態中，對模擬量輸入的信號進行設置，是不是就像我上面的截圖畫面所示（step7軟件組態畫面）。
2：模擬量模塊上面，量程卡的設置，其實就是調整小方框上面ABCD對應的不同位置（不同位置，對應不同的信號類型）。
3：0---27648 是不是指的是12bit  ,  那么16bit 是不是0---32767   ，13bit 14bit 也都對應不同的A/D轉換量程呢？
