三菱A系列PLC是RS232接口還是RS422接口？FX系列PLC用的RS232轉RS422數據線里面有沒有轉換芯片？我們用的好像沒有，沒有芯片怎么將單端信號轉換為差動式信號？

引用

引用樓主田遠成于2013-10-10 18:23發表的 三菱PLC數據線 :
三菱A系列PLC是RS232接口還是RS422接口？FX系列PLC用的RS232轉RS422數據線里面有沒有轉換芯片？我們用的好像沒有，沒有芯片怎么將單端信號轉換為差動式信號？

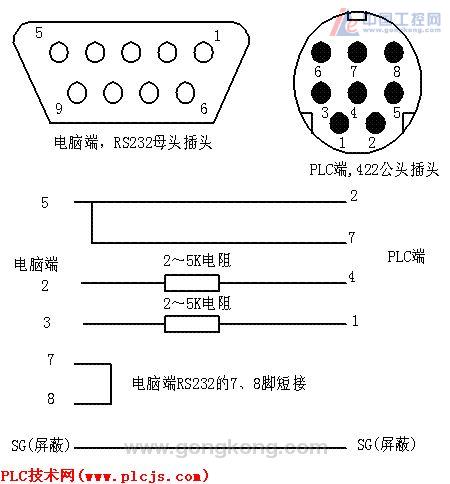

這是我做的一個RS232轉422的圖，注意了圖中2,3都要接2k的電阻（圖上有錯），自己通訊測試過用ＰＣ接控制其他智能設備沒問題，實際上串電阻是為了把正負１２Ｖ的ＲＳ２３２電壓降為ＲＳ４２２的正負６Ｖ。如果你要用于設備上長期運行，還是建議買專門的模塊吧，這個只是應急的時候我做的。ＱＱ交流314713368

RS232轉485

我按上圖做過數據線，挺好的

謝謝各位指導！

嗯，這個可以有，怕以后忘記了，做個記號
