D2拆了就無法工作了。
半個周期后，C1充滿電，無法放電，后面周期停止工作。
原電路是電容降壓半波整流電路，只能供小負載使用，穩壓性能極差。加穩壓管后只限制了最高輸出電壓，但波紋隨負載加大也加大。

引用

引用第11樓1992sd于2017-12-01 10:03發表的  :
D2拆掉后，成了半波整流，C2就是個濾波電容，起平滑電壓波形的作用，電荷不會釋放。

那輸出的電壓會減小，達不到12V把

如果D2拆除，那么D1回路就只有半波，也就是直流了，C1充電后就沒法釋放，那么也就沒有電流流過負載了；
本電路是電容降壓電路，利用電容的容抗來限制負載電流，1UF電容在220V/50HZ電源負載下約產生72mA電流。電容降壓要根據負載電流和電源電壓和頻率選擇C1.

d2拆掉就成了半波整流電路，c2的電流只能通過負載放電。

仿真結果如下，但是否符合實際這要搭接真實電路才能確定！

完整電路仿真結果

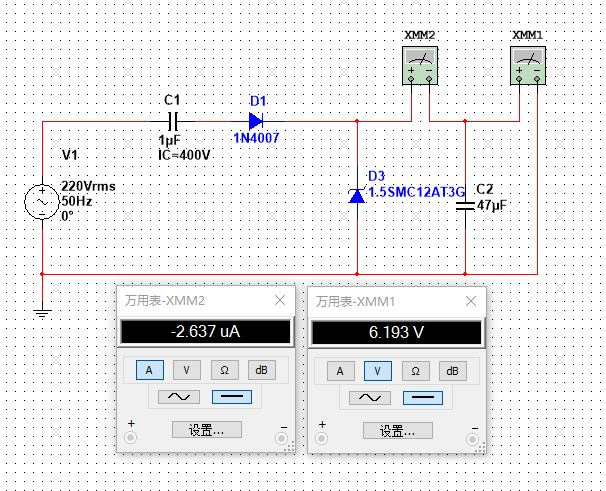

去掉D2，不帶載仿真結果





去掉D2，帶負載仿真結果





注意，如果改用交流電表測量，結果也會不同。

引用

引用第16樓老兔子于2017-12-01 20:39發表的  :
仿真結果如下，但是否符合實際這要搭接真實電路才能確定！

完整電路仿真結果

[attachment=217384]
.......

去掉D2后，加上負載，怎么負載兩端的電壓會這么低，幾乎就是沒有了

根據給出的參數，你這個電路的電流本身就這么小（見第一張圖），帶上負載后（510歐）那不是更小嗎？
