之前是使用匯川的觸摸屏，現在改用昆侖通態觸摸屏，有點不熟悉，觸摸屏和PLC一直通信不上。在確保硬件接線沒有問題的情況下，我應該從哪些方面查找原因，求大佬賜教







---

2024.6.1
經過這幾天的學習與摸索，終于解決了通信問題，感謝各位大佬，總結如下:
1.硬件通訊接線問題
通訊線應該是公司找廠家定制的線，沒想到一種線的型號有兩種顏色，一種白一種黑，剛開始用的白色，后來又改成黑色才能用。因為我是新來的，這個問題都不知到找誰查
2.端口配置問題
剛開始用的匯川的串口，無論改成COM1還是COM9都不行。

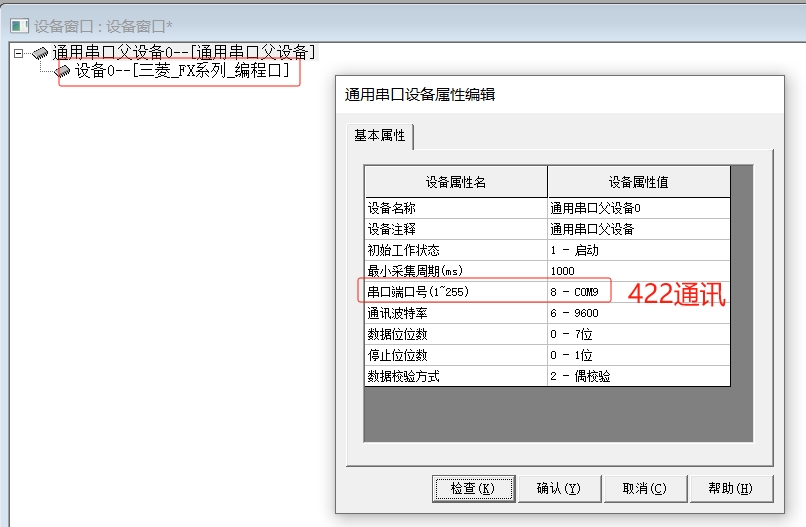

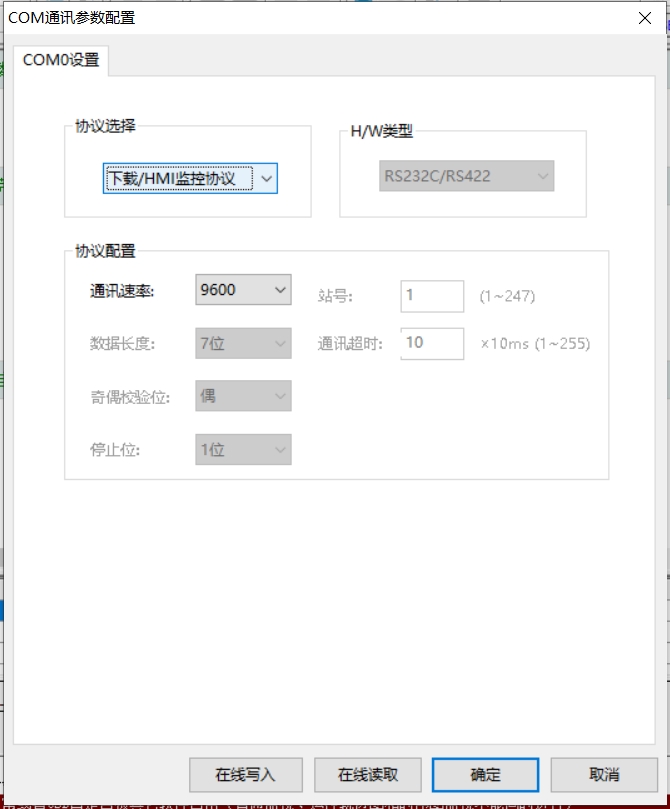

后來請教一下老員工，發現他們都是用的三菱的編程口，聽說匯川仿的三菱的。最后改的結果如下




最后終于成功了，大家可以作一下參考。
至于為什么用匯川的串口不行，還需要繼續學習

和三菱FX3U  2N應該是一樣的

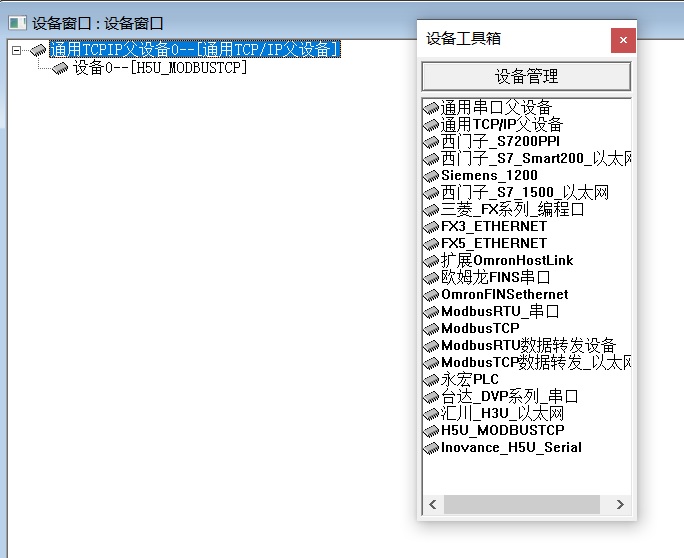

設備組態里添加相應的父設備和子設備驅動，設置好對應參數，然后連接變量。

昆侖通態觸摸屏 ZL70E？？？

這型號是剛出的嗎？

前提條件是你這這些父設備子設備得先好

對一下通訊線 串口端口號對應選擇： 232通訊線選擇 COM1   485 口選擇COM2   422通訊線選擇COM9

對一下通訊線 串口端口號對應選擇： 232通訊線選擇 COM1   485 口選擇COM2   422通訊線選擇COM9
匯川的H3U好像沒有RS232，你選COM1就不對了。

引用

引用第6樓先飛的鳥于2024-05-30 17:49發表的  :
對一下通訊線 串口端口號對應選擇： 232通訊線選擇 COM1   485 口選擇COM2   422通訊線選擇COM9
匯川的H3U好像沒有RS232，你選COM1就不對了。

[attachment=299789]

看一下MCGSPRO里面的FX設備幫助 加電阻是能用 RS232
USB轉RS232線加上SC09-FX  8針圓口通訊線能正常和匯川PLC通訊

引用

引用第7樓yerong于2024-05-30 20:41發表的  :


看一下MCGSPRO里面的FX設備幫助 加電阻是能用 RS232
USB轉RS232線加上SC09-FX  8針圓口通訊線能正常和匯川PLC通訊

SC09-FX  8針圓口通訊線是232轉422，有現成的485和422，為什么還要加電阻用232呢？
