用一個啟動開關（自復位開關），一個電磁閥，線，普通繼電器個數不限制，實現以下動作：
1.按下啟動，電磁閥上電吸合，并保持
2.再次按下啟動，上電的電磁失電松開

請問可以實現嗎？

lmxbyd

lmxbyd

級別: 探索解密

精華主題: 0
發帖數量: 51 個
工控威望: 150 點
下載積分: 3219 分
在線時間: 27(小時)
注冊時間: 2010-08-26
最后登錄: 2019-11-20
查看lmxbyd的主題 / 回貼

1樓發表于: 2011-04-04 09:22

全看 | 小中大

圖片：

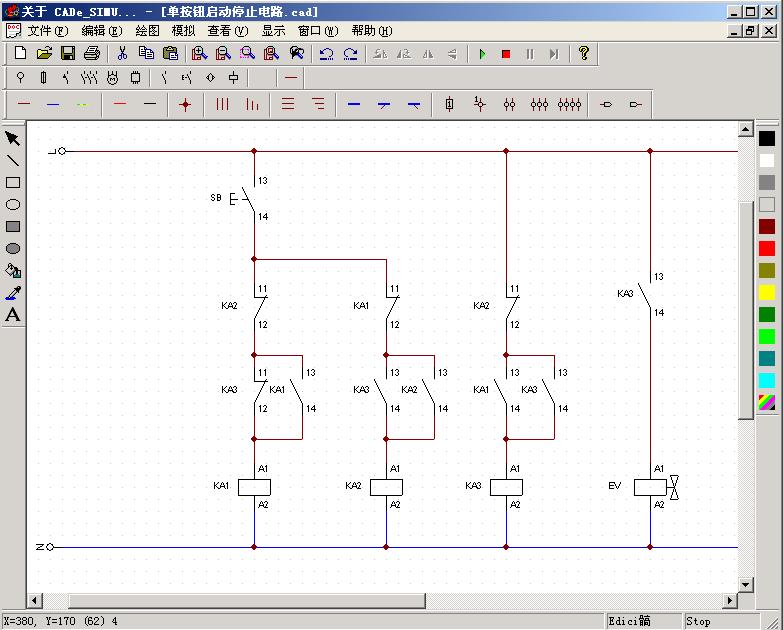

單按鈕啟動停止電路

謝謝你提供這詳細的資料。你的SB開關是自鎖的吧？

lmxbyd

lmxbyd

級別: 探索解密

精華主題: 0
發帖數量: 51 個
工控威望: 150 點
下載積分: 3219 分
在線時間: 27(小時)
注冊時間: 2010-08-26
最后登錄: 2019-11-20
查看lmxbyd的主題 / 回貼

2樓發表于: 2011-04-04 09:25

全看 | 小中大

簡單的電路可用我上傳的實用小巧的電氣圖繪制軟件，還可模擬仿真。

lmxbyd

lmxbyd

級別: 探索解密

精華主題: 0
發帖數量: 51 個
工控威望: 150 點
下載積分: 3219 分
在線時間: 27(小時)
注冊時間: 2010-08-26
最后登錄: 2019-11-20
查看lmxbyd的主題 / 回貼

3樓發表于: 2011-04-06 13:45

全看 | 小中大

SB開關不是自鎖的，這個圖很簡單的，網上也很多，你用我上傳的那個實用小巧的電氣圖繪制軟件，還可模擬仿真。
