現有情況為，電機通過八工位分度箱帶動轉盤，電機轉動35圈，轉盤才轉動一圈，在分度箱上裝有單圈絕對值編碼器，編碼器為256P/R，八根信號線輸出，是格雷碼輸出的。現要在觸摸屏上顯示轉盤的轉動的角度，要為0到360度循環顯示的，在PLC上該怎樣編程，算出這個角度呢？又是怎么判斷電機的轉向的通過這個絕對值編碼器，能把這個角度編程出來，我就可以輸入在什么角度，什么工位要動作了，誰來指教下，這個該怎么編程，THANKS.

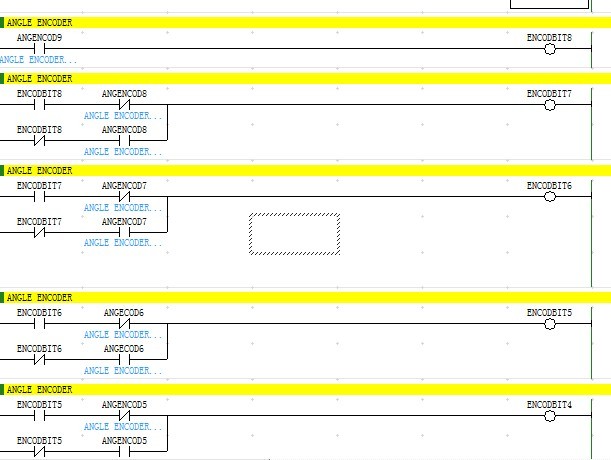

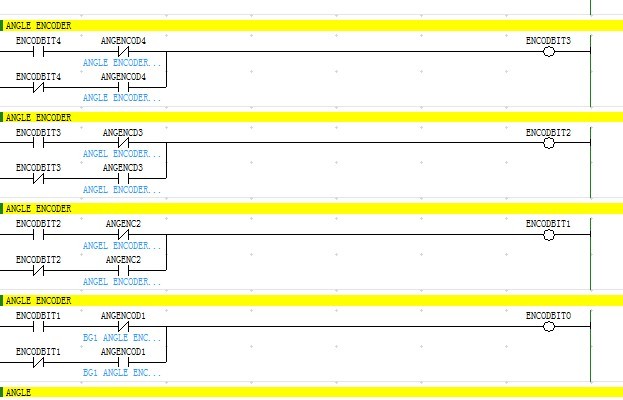

見下面
ENCODBIT0--ENCODBIT8是143.00--143.08
ENCODBIT0--ENCODBIT8是0.00--0.08
angle是d100
換算出來就是角度了。

引用

引用第11樓hanqin于2012-05-29 14:28發表的  :
[attachment=85153]
[attachment=85154]
[attachment=85155]

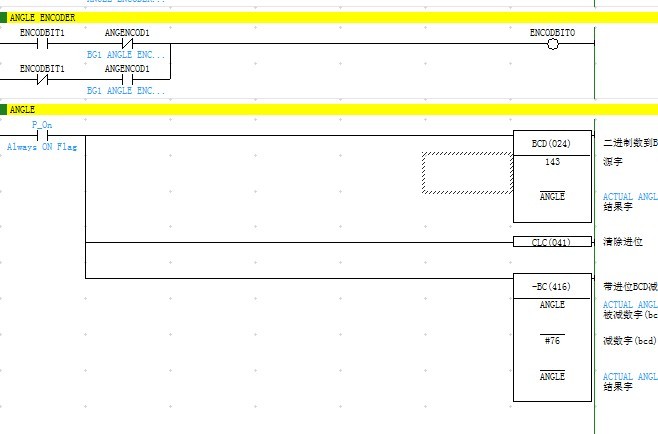

為什么減#76，我也不知道，因為我沒有實際的編碼器來模擬仿真，你可以按照前面的編寫，再運行程序，將編碼器旋轉到快到1圈的位置看看是多少，再決定減去多少，8位的和9位的編碼器減的數值應該不一樣的，有結果請上來分享。
