梯形圖寫51
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的 主題 / 回貼
樓主  發表于: 2010-09-11 18:28
功能:按綠色按鈕復位,然后開始搶答。如果1號先按下按鈕,數碼管將顯示數字1,2號先按下按鈕,數碼管將顯示數字2,以此類推,那個選手先先按下相應的按鈕,數碼管將顯示對應的號碼。一輪搶答完畢后,按綠色按鈕復位,準備下一輪搶答。
梯形圖寫51
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的 主題 / 回貼
1樓  發表于: 2010-09-11 18:40
梯形圖1
  梯形圖2
梯形圖3

梯形圖寫51
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的 主題 / 回貼
2樓  發表于: 2010-09-11 18:56
描述:將梯形圖程序寫入單片機內
圖片:
把編好的程序用“梯形圖寫單片機”編程器燒寫到單片機STC11F60XE里面
梯形圖寫51
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的 主題 / 回貼
3樓  發表于: 2010-09-11 19:02
描述:1號搶答成功
圖片:
把單片機從編程器取出插進DIY板的鎖緊座里,根據DIY的原理圖連接自己所需的電路。
梯形圖寫51
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的 主題 / 回貼
4樓  發表于: 2010-09-11 19:03
沒有人頂我將停止發原理圖和其他相關制作資料。
梯形圖寫51
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的 主題 / 回貼
5樓  發表于: 2010-09-11 20:24
描述:先復位再說
圖片:
如果還有人頂,我就把DIY PLC原理圖發上來了。
梯形圖寫51
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的 主題 / 回貼
6樓  發表于: 2010-09-11 22:07
圖片:
這是DIY PLC原理圖
梯形圖寫51
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的 主題 / 回貼
7樓  發表于: 2010-09-11 22:16
描述:2號搶答成功
圖片:
2搶答成功
梯形圖寫51
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的 主題 / 回貼
8樓  發表于: 2010-09-15 22:21
升級說明:
1: 比上一個版本增加了PWM及SPD指令.
2: 比上一個版本增加了M8033(內存保持觸點)及M8034 (禁止輸出觸點).
3: 修正了STL指令,可以支持雙重線圈.

一:本產品目前支持以下資源:
軟元件:
    X0---X57,Y0---Y57,
    M0---M255,M512---M768(停電保持),
    S0---S255,
    T0---T31(100mS 定時器),T200---T207(10mS 定時器),T250---T255(100mS 累加定時器),
    C0---C31,
    D0---D31,
    V0 --- V7,Z0-Z7.
    對于輸入口,“PLC學習板”的X0-X3連接按鍵, “DIY PLC L”板的X0-X7連接到輸入口,其它輸入口沒有物理連接.
程序中可以使用,也可以對其進行強制修改(軟元件測試功能).
    對于輸出口,Y00-Y07、 Y10-Y17連接LED,Y20接內部蜂鳴器,其它輸出口沒有連接.程序中可以作為普通M繼電器使
用,可以對其進行強制修改(軟元件測試功能).
特殊軟元件:
    M8000(運行監視觸點),M8001(運行監視反觸點).
    M8002(初始化脈沖觸點),M8003(初始化脈反沖觸點).
    M8004(錯誤指示觸點).
    M8011(10毫秒時鐘脈沖),M8012(100毫秒時鐘脈沖),M8013(1秒時鐘脈沖),M8014(1分時鐘脈沖).
    M8020(零位標志),M8021(借位標志),M8022(進位標志).
    M8033(內存保持觸點).
    M8034 (禁止輸出觸點)
    D8000(監控定時器設定值).
    D8012(最大掃描時間).
支持常數:
    K 范圍:-32768---32767或0---65535; H 范圍:0---FFFFH.
    目前不支持32位數操作.
最大內存容量:8000步.
“梯形圖寫單片機”支持單片機類型:
STC11F48XE單片機、STC11F52XE單片機、STC11F56XE單片機、STC11F60XE單片機,這些單片機目前市場上可以自由購買 .
二:  本產品目前支持命令集
    本產品目前支持Fx2N的以下命令:
基本指令:
    LD,LDI,AND,ANI,OR,ORI,INV,OUT (OUTT,OUTC),SET,RST, ANB,ORB,LDP,LDF,ANDP,ANDF,
    ORP,ORF,PLS,PLF,MPS,MRD,MPP,MC,MCR,RET,NOP,END.
步進指令:
    STL:支持最大8路并行分支,不同的狀態號可以有雙重線圈,相鄰的狀態號也可以有雙重線圈.
接點比較指令:
    LD>=,LD<=,LD>,LD<,LD<>,LD=,AND>=,AND<=,AND>,AND<,AND<>,AND=,OR>=,OR<=,OR>,OR<,OR<>,OR=.
傳送與比較指令:
    MOV,CML,XCH,BCD,BIN,CMP,ZCP,FMOV.
四則運算指令:
    ADD,SUB,MUL,DIV,INC,DEC,WAND,WOR,WXOR,NEG.
循環移位指令:
    ROR,ROL,RCR,RCL.
數據處理指令:
    ZRST,DECO,ENCO,SUM,BON,MEAN.
程序流程指令:
    CJ(最大16個地址),CALL(最大5級嵌套,16個子程序),SRET,FEND,WDT,FOR(最大5級嵌 套),NEXT.
方便指令:
    ALT.
高速處理指令:
    REF,REFF,MTR,PWM(支持Y0,Y1各一條,可同時使用),SPD(僅支持X0且一條)
外圍設備I/O口:
    SEGD.
外圍設備SER指令:
    ASCI.
浮點數指令:
    SWAP.
本產品目前不支持Fx2N功能指令中的所有32位指令,包括D指令及P指令,即不支持功能指令前加D或后面加P,如DMOV或MOVP等.
三:隨時登陸我們的網站www.plc77.com,下載我們最新的升級工具,享受更多的功能和服務.
梯形圖寫51
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的 主題 / 回貼
9樓  發表于: 2010-10-03 09:18
描述:即將推出自制學習教程
圖片:
敬請常常留意
梯形圖寫51
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的 主題 / 回貼
10樓  發表于: 2010-10-19 19:55

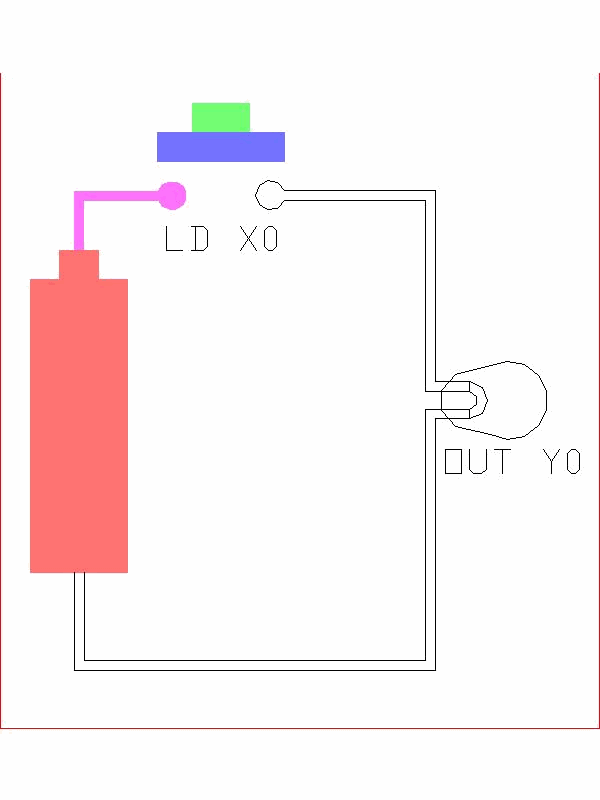

這是最基本的輸入/輸出程序。這個絕對支持。
梯形圖寫51
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的 主題 / 回貼
11樓  發表于: 2010-12-05 22:16
編程器已經開放通訊功能,請各位注意升級。
  • «
