樓主  發表于: 2008-03-25 10:58
圖片:

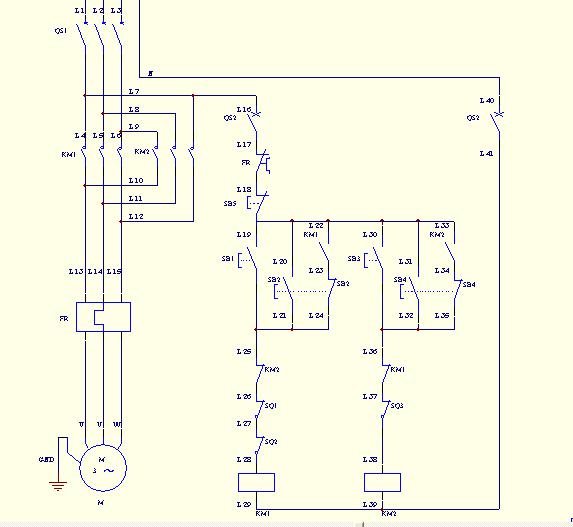

一個簡單的繼電器控制系統,控制電葫蘆正反轉,有點動,有自動提升.可在調試時發現有時候點動會誤動作,變成自動了,圖我附上,原理上不應該有問題,經驗豐富的朋友幫我分析一下該怎么辦?一般情況下每20次會有一兩次誤動作!
注:SB1,SB3是自動SB2SB4是點動!下面的是行程開關!
[ 此貼被yangjunhua在2008-04-01 08:04重新編輯 ]
一天賊忙
級別: 略有小成
精華主題: 0
發帖數量: 476 個
工控威望: 433 點
下載積分: 6292 分
在線時間: 41(小時)
注冊時間: 2007-11-15
最后登錄: 2025-04-29
查看一天賊忙的 主題 / 回貼
1樓  發表于: 2008-03-25 11:16
是倆邊的點動都會出這樣的問題嗎?接觸器一般不會有問題,兩個點動按鈕不是買的大興的吧。
混灌水區的!
yangjunhua
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yangjunhua的 主題 / 回貼
2樓  發表于: 2008-03-25 11:44
都會!反正是正泰的垃圾開關.質量很差的!
yangjunhua
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yangjunhua的 主題 / 回貼
3樓  發表于: 2008-03-25 11:45
我也分析是開關質量太差了,不過會不會有別的原因呢?比如說剩磁了,
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5290 個
工控威望: 7516 點
下載積分: 160774 分
在線時間: 3232(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-27
查看sjm213的 主題 / 回貼
4樓  發表于: 2008-03-25 13:32
再找兩組輔助觸點,KM1常開與SB1并聯,KM1常閉與SB2閉、KM1常開這一路串聯;KM2同理。

腦子短路了,這是極期無效的想法。
[ 此貼被sjm213在2008-03-25 19:52重新編輯 ]
yyhexf
級別: 家園常客
精華主題: 0
發帖數量: 768 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的 主題 / 回貼
5樓  發表于: 2008-03-25 13:34
按我看,如果電工要做到這樣應該可以了。用好一點的元器件就不存在這個問題。
jidelin
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jidelin的 主題 / 回貼
6樓  發表于: 2008-03-25 13:50
shi a
yangjunhua
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yangjunhua的 主題 / 回貼
7樓  發表于: 2008-03-25 15:30
4樓說的有道理,怎么加小繼電器呢,在那里加呀,
記得有我
級別: 略有小成
精華主題: 0
發帖數量: 127 個
工控威望: 267 點
下載積分: 2434 分
在線時間: 131(小時)
注冊時間: 2006-11-08
最后登錄: 2025-05-20
查看記得有我的 主題 / 回貼
8樓  發表于: 2008-03-25 15:31
經驗啊!!!
yangjunhua
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yangjunhua的 主題 / 回貼
9樓  發表于: 2008-03-25 15:37
引用
引用第5樓sjm213于2008-03-25 13:32發表的  :
再找兩組輔助觸點,KM1常開與SB1并聯,KM1常閉與SB2閉、KM1常開這一路串聯;KM2同理。

不知道這樣做怎么實現點動?sb1和SB2都成自動了.KM1常閉與SB2閉、KM1常開這一路串聯就沒有什么意思了,這一路永遠不通呀,望能詳細說明.謝謝!
xieshaokui
王者榮耀是毒藥!
級別: 家園常客
精華主題: 0
發帖數量: 586 個
工控威望: 581 點
下載積分: 6879 分
在線時間: 234(小時)
注冊時間: 2007-05-18
最后登錄: 2024-11-02
查看xieshaokui的 主題 / 回貼
10樓  發表于: 2008-03-25 17:33
這種電路圖是完全可以做成教科書的,畫得很好,只是在實施時的對電器的要求取決于設計者的考慮,
用國產的垃圾東西沒有什么用的,沒有問題的設計也變得漏洞百出,所以建議優先考慮品牌電器,如果非要在垃圾中淘寶的話,不如自已買幾種回來看看,常閉和常開的動作相差多少!有CE認證和3C認證的要好一點!!
taipi-k
級別: 略有小成
精華主題: 0
發帖數量: 1015 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的 主題 / 回貼
11樓  發表于: 2008-03-25 18:47

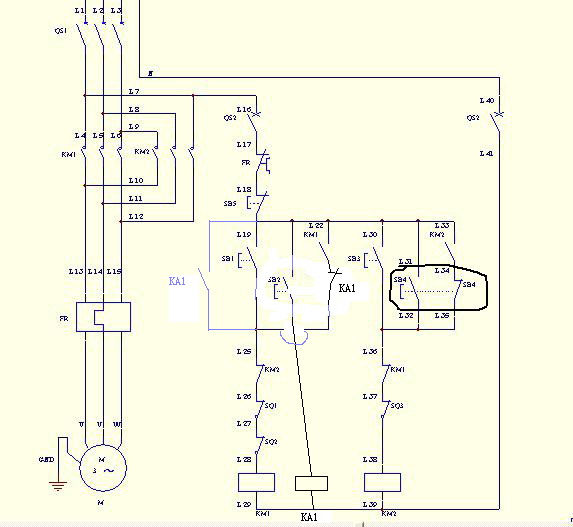

只改KM1,大家看下有錯誤嗎?
