本人新手，剛買了臺松下A5伺服，但對于連接器X4，X6的配線還是不太懂，X6有6個針腳，分別是上面三個下面三個，怎么與123456聯系起來的呢？而要和其相連的電機卻有17個針腳，分別是從A到T，又怎么與E6V，E0V，SP,非SP聯系起來的呢？看說明書也沒詳細說明，求大俠們幫幫忙，越詳細越好。另外用伺服做位置控制模式，一般X4需要接那些引線呢？謝謝了先

好心人呢。。

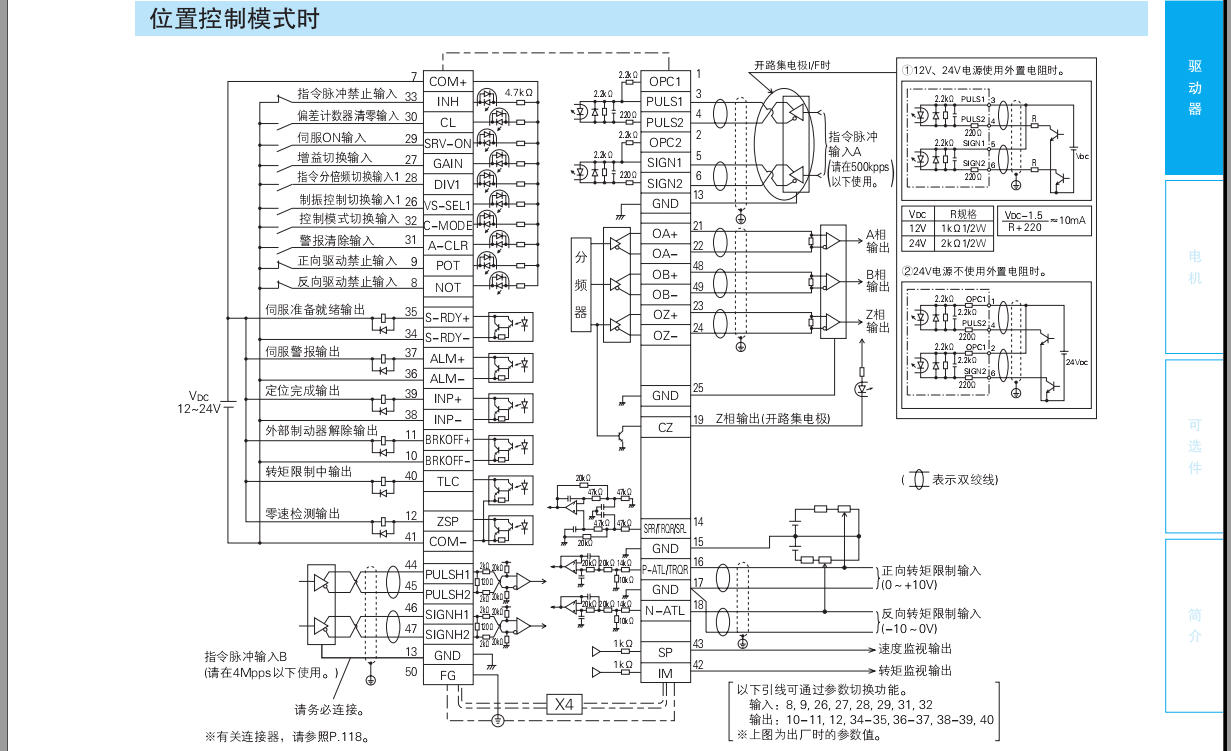

接線的話有這張圖就足夠了 右上角的那小方框是脈沖接線的兩種方式(建議你使用第二種接法不需要外置電阻) 然后8 9 29 33需要接(其中8 9 33直接和COM-短接就行了 29角相當于步進電機的使能功能不接通的話電機是不會轉的)

因為在驅動器上X6的接口只有上下各三個接線柱，這里分別標示的是123456，請問是怎么標的？另外電機上的接線柱用字母abcd等標示的，共17個，遮蓋如何接呢？  非常感謝了

唉 再給你點資料自己慢慢看 3接線.pdf (1949 K) 下载次数:1836

謝謝啦

我現在說的是X6的配線，分別是123456（3和4不接），和上三接線柱、下三接線柱的連接（請問哪個和1相連），然后是與電機的連接，電機上的接線柱17腳（A~T），請問接哪些接線柱呢？這個關于X4 的配線大體了解了

引用

引用第3樓goodlazy于2012-08-07 11:02發表的  :
因為在驅動器上X6的接口只有上下各三個接線柱，這里分別標示的是123456，請問是怎么標的？另外電機上的接線柱用字母abcd等標示的，共17個，遮蓋如何接呢？  非常感謝了

手冊上的C21-C24里有圖 你自己看看就明白了。

X6接線 白色線接1腳 黑色線接2腳 紫色線接6腳 另一根線就接5腳  電機接線請參考電機附帶的手冊C21頁最上面的3張圖。

嗯 好的 謝謝

那么123456是從上至下 從左至右數的嗎？

不好意思 我弄錯了  上面標的有
