樓主  發表于: 2017-09-06 09:13
描述:調試助手設置
圖片:

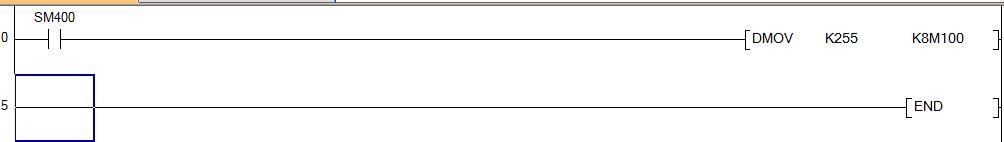

描述:PLC程序
圖片:
描述:PLC網絡設置
圖片:
前段時間提了這個問題;論壇里有高手解答,但是我這邊一直實現不了,不知道什么原因,因此再次來請教!

用三菱L系列內置以太網與電腦通訊,我在電腦上安裝的是網絡調試助手。

麻煩幫我看看我這樣對不對:
PLC操作
1、我使用USB連接PLC,PLC型號為L06CPU-CM;
2、寫程序(一行指令:DMOV K255 K8M100);
3、設置PLC參數->內置以太網設置->打開設置,設置IP地址、MC、端口;
4、轉換程序;
5、PLC寫入;
6、PLC重新上電;

上位機(電腦端)操作:
上位機軟件我裝的是卓嵐的網絡調試軟件,上位機設置為客戶端,設置IP,端口等與PLC是對應(子網掩碼設定在一個段內);

但是調試軟件設置完成后,“打開”后,“發送”按鈕是灰色的,另外,PLC的“Err”指示燈是閃爍紅燈;

PLC這塊以前沒有怎么用過,只簡單編過發送脈沖的程序;附件是調試助手和PLC的設置。

謝謝哪位高手解答一下,不勝感謝!

autoctrl
級別: 家園常客
精華主題: 0
發帖數量: 383 個
工控威望: 611 點
下載積分: 1660 分
在線時間: 150(小時)
注冊時間: 2016-05-05
最后登錄: 2025-07-03
查看autoctrl的 主題 / 回貼
1樓  發表于: 2017-09-06 22:18
如果是PC上用高級語言編程與PLC通訊的話,可以看看這篇文章,里面有源代碼下載:
http://blog.sina.com.cn/s/blog_16d7d3ecb0102x6wj.html
樓主留言:
這些都需要添加DLL,我現在的測試不能加三菱DLL
lcl0904
不清楚
級別: 略有小成
精華主題: 0
發帖數量: 119 個
工控威望: 407 點
下載積分: 817 分
在線時間: 72(小時)
注冊時間: 2009-09-17
最后登錄: 2023-02-17
查看lcl0904的 主題 / 回貼
2樓  發表于: 2017-09-07 08:56
應該是發送命令出錯了吧,這個發送命令我也是研究了一段時間才正確。具體可以看手冊。還有一種簡單的方法是用三菱的控件,不需要了解命令。
樓主留言:
感覺現在以太網鏈接都沒有建立起來,不知道為什么
工控菜鳥_1
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看工控菜鳥_1的 主題 / 回貼
3樓  發表于: 2017-09-11 11:00
PLC診斷一下?看看它怎么說?
樓主留言:
PLC ping測試,沒有出錯;拔掉網線,ping就會錯誤
