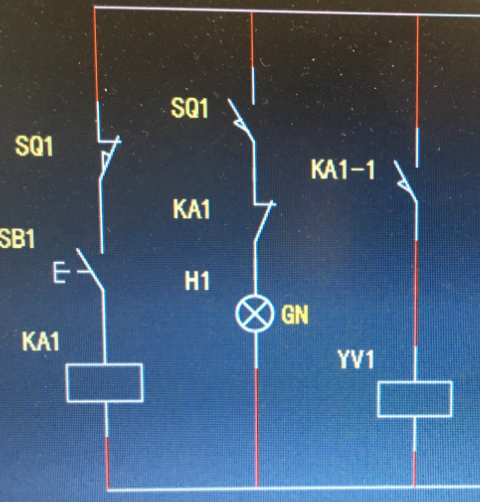

SB1----自鎖開關。
KA1----中間繼電器
SQ1----行程開關
YV1----電磁閥
H1-----指示燈
控制要求很簡單，按鈕按下，繼電器得電，電磁閥得電，油缸動作，碰到限位，斷開繼電器，限位指示燈亮。電路有沒有什么問題。請大家指導。不過接線很麻煩，行程開關都離得遠，拉24V+出去進限位的公共端，從常閉和常開各拉一根線回柜子。還有更簡單的方法嗎？沒有PLC

電路很簡單   我只能說   看。。。不。。。懂。。。。。

你這個KA1只是點動，那來的自鎖

指示燈上的KA1 有作用么？

電路應該有問題，不能用自鎖開關，要用KA1的觸點自鎖才可以，不然無法復位。電磁閥用2位帶彈簧的。最好接線驗證一下

這個電路圖要素不足。有啟動。肯定要有停止開關。建議不要拿這些題目來練習了。就算練得溜，后續接觸新的，可能還會進退六難。這種題要隨時絕殺才是。

比較新穎，不過沒有這樣用的。你的指示燈好像類似脈沖閃一下？

SB1----是自鎖開關的情況下是 可以實現要求的，但你油缸不用回程嗎？

問題多，沒有停止，只是點動，沒有保險，急停

SB1已經說了自鎖開關。按下去鎖住那種。電路有什么問題，KA1吸合，油缸一直走，直到把限位常閉給斷開，電路自然會斷開，要什么停止按鈕，限位常閉斷開，常開接通，KA1斷電，KA1常閉接通，指示燈亮。有什么問題，請明說，不要光說有問題。謝謝。

單是一輪動作是可以，問題是然后呢？

沒有任何可取之處
