這是個電機驅動器的控制接線圖，現在選接近開關，應該選NPN型的，還是PNP型的
紅色箭頭指向的位置，那兩個箭頭是啥意思
第二張圖是介紹,與PLC連接的示意圖


有沒有大腿，幫我分析下這個電路

與PLC連接的示意圖

兩種都可以，通用！

道友何出此言

引用

引用第2樓linzhenfu于2020-05-18 12:02發表的  :
兩種都可以，通用！

那兩個箭頭代表光線

是的，放大器支持兩種，PLC區分開NPN和PNP，看PLC的三極管是NPN還是PNP。

光線作為基極？

引用

引用第4樓twingo49于2020-05-18 12:12發表的  :
那兩個箭頭代表光線

引用

引用第6樓無良！！于2020-05-18 12:14發表的  :
光線作為基極？

那整個方塊代表光耦合器，例如PC817。

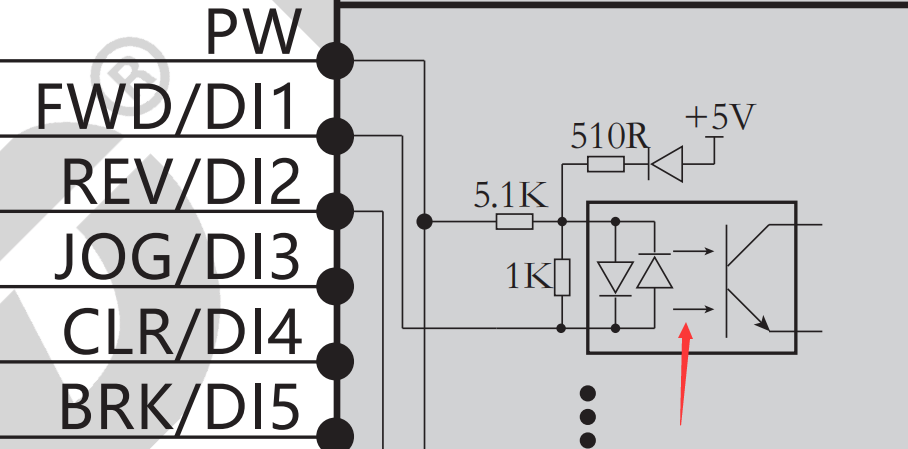

紅色箭頭那邊是光耦合元件
照你2F所發的圖來看
使用內部電源NPN觸發時
外部是跟COM連接由5V供電給順向的發光二極體去觸發光電晶體

而使用外部電源時
PW不論是+24V或是0V
只要信號腳位與PW有24V電壓
就會有一個二極體順向導通觸發光電晶體
所以PNP跟NPN通用
