樓主發表于: 2011-03-10 21:48

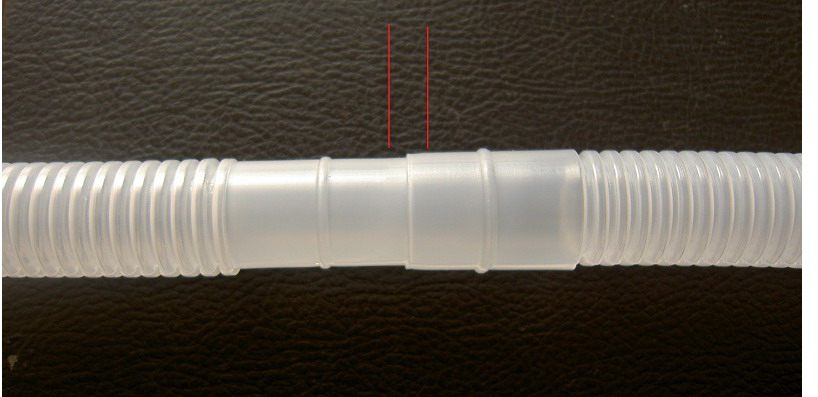

如下圖所示，空調用的排水波紋管，材質PE，軟，壁厚1MM到2MM之間，想要在如圖兩處的紅線位置自動用兩把刀切斷，左右誤差不超過3MM。請教各位，用什么方法或傳感器來確定這個位置呢？盡量簡單、經濟的方法，復雜成本高的方法不考慮。
如從長度上來下手應該是行不通了，該管較軟，伸縮性很高，長度計算不精確。

波紋管切割

再見理想

雖然時間很遙遠，但從未停止過。

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的主題 / 回貼

1樓發表于: 2011-03-10 23:00

只看該作者 | 小中大

用四個微動開關做為采集的信號~！~

[img]Http://www.hyahtvaf.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

hxy990119

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 193 個
工控威望: 337 點
下載積分: 2943 分
在線時間: 79(小時)
注冊時間: 2009-09-20
最后登錄: 2019-09-01
查看hxy990119的主題 / 回貼

2樓發表于: 2011-03-11 07:06

只看該作者 | 小中大

波紋管軟，那兩頭不拉直能剪嗎？

wook

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 39 個
工控威望: 160 點
下載積分: 695 分
在線時間: 28(小時)
注冊時間: 2010-07-23
最后登錄: 2025-04-28
查看wook的主題 / 回貼

3樓發表于: 2011-03-11 08:05

只看該作者 | 小中大

感謝1樓2樓回復，不知1樓說的微動開關準備按在什么位置，因為最大外徑和最小外徑大約只差3MM。另外不明白2樓的意思，可以說說您的想法。。。。。

jx_einstein

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的主題 / 回貼

4樓發表于: 2011-03-11 08:18

只看該作者 | 小中大

微動開關點位有誤差的，用光電開關好點

zhangjincan

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 79 個
工控威望: 254 點
下載積分: 645 分
在線時間: 121(小時)
注冊時間: 2010-07-22
最后登錄: 2022-03-01
查看zhangjincan的主題 / 回貼

5樓發表于: 2011-03-11 08:25

只看該作者 | 小中大

用一個光電開關,確定兩線中間那個臺階的位置,再按距離定下兩刀位置.但是有個問題光電開關感應那臺階位置應該要選稍微精確點,能感應那臺階位置的.具體可能要去采購回來調試才知道可行不?因為臺階位置感光度肯定不一樣.參考下...

zhangjincan

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 79 個
工控威望: 254 點
下載積分: 645 分
在線時間: 121(小時)
注冊時間: 2010-07-22
最后登錄: 2022-03-01
查看zhangjincan的主題 / 回貼

6樓發表于: 2011-03-11 08:35

只看該作者 | 小中大

還有種辦法:做個要切兩線那塊的小模型,弄成開合狀,套在管子上,隨著管子的拉動,到了切線位置模剛好套住.用這個辦法確定位置.
嘗試下...

艾禮富

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 144 個
工控威望: 352 點
下載積分: 1217 分
在線時間: 162(小時)
注冊時間: 2011-01-24
最后登錄: 2015-02-26
查看艾禮富的主題 / 回貼

7樓發表于: 2011-03-11 09:15

只看該作者 | 小中大

5樓\6樓說得理.請嘗試

wook

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 39 個
工控威望: 160 點
下載積分: 695 分
在線時間: 28(小時)
注冊時間: 2010-07-23
最后登錄: 2025-04-28
查看wook的主題 / 回貼

8樓發表于: 2011-03-14 23:24

只看該作者 | 小中大

謝謝樓上各位回復
謝謝5樓，請問用什么類型的光電能精準感應PE塑料呢?
謝謝6樓，辦法值得嘗試，但機械裝置可能要求的精度和準確度更高一些。

sunpeter

工控初級工。LG，三菱，歐姆龍，西門子

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 557 個
工控威望: 552 點
下載積分: 2582 分
在線時間: 616(小時)
注冊時間: 2009-08-18
最后登錄: 2025-05-30
查看sunpeter的主題 / 回貼

9樓發表于: 2011-03-17 12:22

只看該作者 | 小中大

做個工裝用手工搞吧，裝個普通的光纖感應到位置就可以了。
